Паспорт теплового пункта ИТП и ЦТП: образец, нормы и заполнение

Паспорт теплового пункта фиксирует фактическую схему ИТП или ЦТП, тепловые нагрузки, подключённые системы, трубопроводы, оборудование и рабочие параметры. При заполнении учитывают действующие правила технической эксплуатации, проектную и исполнительную документацию. Привычная форма из приложения № 6 к приказу Минэнерго России № 115 относится к прежнему регулированию и требует проверки перед использованием.

Готовый документ составляют для конкретного теплового пункта. Перенести в него сведения из старого проекта или случайного образца недостаточно: характеристики нужно сопоставить с установленным оборудованием, маркировкой, исполнительной схемой, договорной нагрузкой и документацией на узел учёта.

Коротко о главном

• Паспорт ведут на конкретный индивидуальный тепловой пункт или центральный тепловой пункт с определёнными границами оборудования и систем.
• Документ отражает тепловые нагрузки, схему присоединения, параметры теплоносителя, трубопроводы, теплообменники, насосы, арматуру, автоматику и измерительные приборы.
• Исходные сведения получают из проекта, исполнительных схем, паспортов изготовителей, договорных документов, материалов учёта и обследования объекта.
• После изменения схемы, состава оборудования или обслуживаемых систем паспорт проверяют и при необходимости актуализируют.
• Паспорт ИТП не заменяет проект, исполнительную документацию, паспорта оборудования, акт технической готовности и документы на узел коммерческого учёта.

Что такое паспорт теплового пункта и зачем он нужен

Индивидуальный тепловой пункт обслуживает одно здание, сооружение либо функционально обособленную часть объекта. Через него системы отопления, вентиляции и горячего водоснабжения присоединяются к источнику тепловой энергии или тепловой сети. Центральный тепловой пункт может распределять теплоноситель между несколькими зданиями или группами потребителей.

Паспорт ИТП систематизирует сведения, которые иначе находятся в разных документах. По нему инженер видит назначение теплового узла, расчётную или присоединённую тепловую нагрузку, способ подключения систем, характеристики вводов, диаметры трубопроводов и состав основного оборудования. Для ЦТП дополнительно важно корректно разделить обслуживаемые объекты и отходящие направления.

Такой паспорт нужен при технической эксплуатации, планировании обслуживания, поиске причин отклонений, подготовке ремонта и передаче объекта другой эксплуатирующей организации. Он не подтверждает исправность каждого устройства сам по себе, однако позволяет сопоставить фактическую систему теплоснабжения с проектными и договорными характеристиками.

Кто ведёт документ? Ответственная за эксплуатацию организация или назначенный ею специалист, располагающий подтверждёнными техническими сведениями. Обычное оформление паспорта не означает его автоматического согласования с Ростехнадзором. Порядок утверждения внутри организации устанавливают с учётом распределения ответственности, локальной эксплуатационной документации и условий управления объектом.

Какая форма паспорта теплового пункта применяется

По запросу «паспорт теплового пункта, приложение 6» поисковые системы часто показывают бланк из Правил технической эксплуатации тепловых энергоустановок, ранее утверждённых приказом Минэнерго России № 115. Эта форма содержала логичную структуру: общие сведения, характеристики систем теплопотребления, нагрузки, параметры трубопроводов и перечень оборудования теплового пункта.

Использовать её как безусловно действующий нормативный бланк нельзя. После вступления в силу приказа Минэнерго России № 511 состав и ведение эксплуатационной документации нужно оценивать по действующим правилам, требованиям к конкретному объекту, проекту, документации собственника и эксплуатирующей организации. Если организация сохраняет прежнюю структуру паспорта, она должна удалить неактуальные реквизиты и проверить каждую строку по фактическому состоянию ИТП или ЦТП.

Федеральный закон «О теплоснабжении» № 190-ФЗ задаёт общий правовой контекст для объектов теплоснабжения и теплопотребляющих установок, но не служит готовым бланком паспорта. Проектные решения по тепловым сетям принимают с учётом СП 124.13330.2012 «Тепловые сети», а рабочие документы отопления и вентиляции оформляют с учётом ГОСТ 21.602-2016. Эти документы помогают проверить исходные схемы и характеристики, но не заменяют эксплуатационный паспорт.

Почему образец из интернета нельзя заполнять без проверки

Даже аккуратно оформленный образец паспорта теплового пункта может относиться к старой нормативной базе, другому типу схемы или иной комплектации. В нём встречаются лишние таблицы, пропущенные системы, устаревшие единицы измерения и реквизиты отменённого приказа. Особый риск возникает, когда в проекте указана зависимая схема присоединения, а после модернизации на объекте установлены теплообменники и фактически действует независимая схема.

Сначала определяют, что реально входит в границы теплового пункта. Затем проверяют тепловой ввод, направления трубопроводов, маркировку насосов, теплообменников, арматуры и контрольно-измерительных приборов. Только после этого выбранная форма паспорта теплового пункта наполняется техническими данными.

Какие сведения включает паспорт ИТП или ЦТП

Состав полей зависит от объекта и принятой формы документа, но паспорт должен позволять однозначно определить тепловой пункт и понять его устройство. Для заполнения обычно собирают следующие сведения:

• Идентификация объекта. Наименование, адрес, назначение здания, обозначение ИТП или ЦТП и его расположение.
• Ответственные стороны. Данные собственника, балансодержателя и эксплуатирующей организации в объёме, предусмотренном принятой формой.
• Назначение пункта. Перечень присоединённых систем отопления, вентиляции, горячего водоснабжения и других потребителей тепловой энергии.
• Тепловые характеристики. Расчётная или подтверждённая присоединённая нагрузка с разделением по назначению.
• Параметры теплоносителя. Температурный график, рабочие и расчётные значения давления и иные характеристики, подтверждённые документацией.
• Схема подключения. Зависимое или независимое присоединение, количество контуров, наличие смешения, теплообменного и регулирующего оборудования.
• Трубопроводы. Назначение линий, материал, диаметр трубопроводов и другие параметры, которые предусматривает форма.
• Основное оборудование. Теплообменник, насосное оборудование, регуляторы, запорная арматура, расширительные устройства, автоматика и средства защиты.
• Измерения и учёт. Контрольно-измерительные приборы и приборы учёта тепловой энергии, если они установлены в границах объекта.
• История объекта. Проектные сведения, ввод в эксплуатацию, ремонты, замены и изменения схемы в объёме, предусмотренном документацией.

Конкретные значения нельзя определять по внешнему виду оборудования. Модель насоса считывают с маркировки и сверяют с паспортом изготовителя, диаметр устанавливают по исполнительной схеме и осмотру, а нагрузку подтверждают проектными расчётами, договорными документами или иными достоверными материалами.

Какие характеристики систем теплопотребления особенно важно проверить

Начинать стоит с нагрузки и её назначения. Суммарное значение без разделения на отопление, вентиляцию и горячее водоснабжение мало помогает при анализе работы теплового пункта. Единицы измерения во всех документах должны быть сопоставимы, а договорная величина не должна автоматически подменять проектную или фактическую характеристику.

Следующий узел проверки включает температуру и давление теплоносителя, схему присоединения и наличие теплообменного оборудования. Для независимой схемы паспорт должен отражать оборудование первичного и вторичного контуров. Для зависимой схемы фиксируют фактические элементы смешения и регулирования. Разобраться в обозначениях помогает материал про принципиальную схему теплового пункта.

Третья группа данных касается трубопроводов и оборудования. Диаметры, направления потока, номера насосов, теплообменников и регулирующих клапанов должны совпадать в паспорте, на схеме и в маркировке. Несовпадение хотя бы одного обозначения требует проверки, а не механического исправления записи.

Какие документы не заменяют паспорт теплового пункта

Правила коммерческого учёта тепловой энергии, теплоносителя утверждены постановлением Правительства России от 18 ноября 2013 года № 1034. Документы на узел учёта связаны с паспортом через параметры объекта и состав приборов, однако у этих комплектов разное назначение. К измерительным приборам также применяются требования Федерального закона «Об обеспечении единства измерений» № 102-ФЗ в пределах его предмета регулирования.

Где взять данные для заполнения паспорта

Полноценный комплект исходников редко ограничивается одним проектом. Сведения собирают из нескольких источников, а затем проверяют их согласованность:

• Проект ИТП или ЦТП даёт расчётные нагрузки, принятые схемы и проектные параметры.
• Рабочие и исполнительные схемы показывают трассировку, диаметры, соединения и обозначения оборудования.
• Паспорта изготовителей подтверждают модели и технические характеристики теплообменников, насосов, регуляторов и арматуры.
• Технические условия и договорные материалы содержат подтверждённые параметры присоединения и нагрузки, если эти сведения в них закреплены.
• Документы на узел учёта помогают сверить точки измерения, состав приборов и параметры теплоносителя.
• Материалы о ремонтах и заменах объясняют отличия фактической комплектации от первоначального проекта.
• Обследование объекта устанавливает актуальную схему, маркировку, состав оборудования и состояние документации.

Проект остаётся важным источником, пока он соответствует объекту. Если оборудование заменено или обвязка изменена, приоритет получают подтверждённые сведения о фактическом состоянии. Проектные значения при этом не стирают: их отделяют от актуальных эксплуатационных характеристик и выясняют основание расхождений.

Как заполнить паспорт теплового пункта

1. Определить границы объекта. Зафиксировать, какой ИТП или ЦТП описывает документ, какие вводы, контуры, системы и устройства входят в его состав.
2. Выбрать форму. Проверить требования действующих правил и локальной эксплуатационной документации. При использовании прежнего приложения № 6 исключить ссылки на утративший силу приказ и адаптировать структуру под объект.
3. Собрать исходники. Получить проект, исполнительные схемы, паспорта оборудования, материалы о нагрузках, документы учёта и сведения о выполненных изменениях.
4. Обследовать тепловой узел. Сопоставить документы с трубопроводами, маркировкой, арматурой, автоматикой, теплообменниками и насосами.
5. Проверить параметры. Сверить нагрузки, температуры, давление, диаметры, схемы присоединения и перечень обслуживаемых систем.
6. Заполнить документ. Внести только подтверждённые характеристики, сохранить единообразные обозначения и указать основание для сведений, если это предусмотрено формой.
7. Организовать ведение паспорта. Определить место хранения, ответственное лицо и порядок проверки после изменений в оборудовании или схеме.

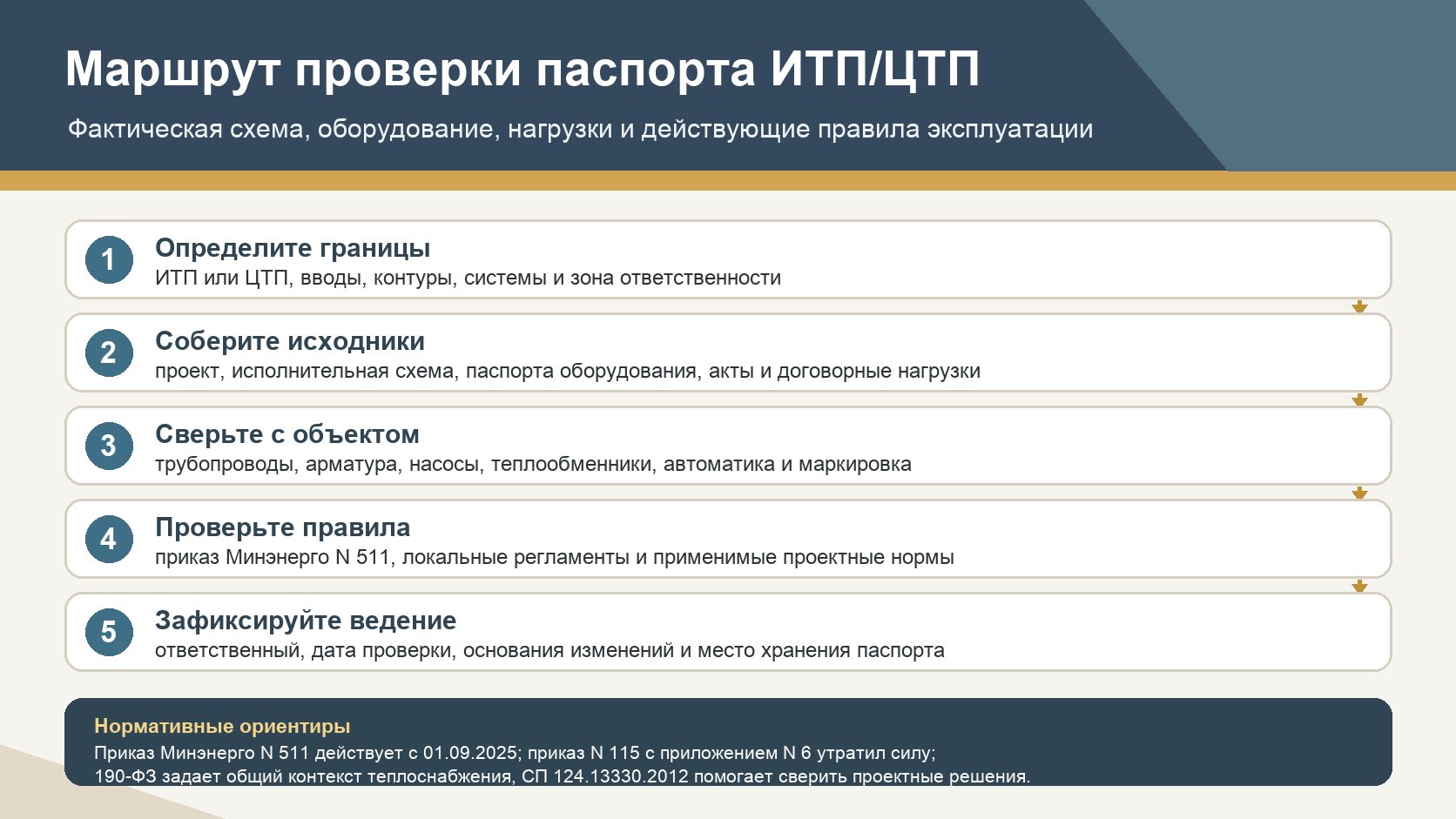

Официальные источники и маршрут проверки паспорта ИТП/ЦТП

Практический сценарий: ИТП работает, но актуального паспорта и схемы нет

Исходная ситуация выглядит так: индивидуальный тепловой пункт эксплуатируется, часть насосов и регулирующей арматуры заменена, сохранился старый проект и несколько паспортов оборудования. В проекте нет сведений о последних работах, а нанесённые на схему обозначения не везде совпадают с маркировкой.

Переписывать проектные таблицы нельзя. Сначала составляют перечень доступных документов и оборудования, затем обследуют тепловой ввод, трубопроводы и подключённые системы. По маркировке определяют модели устройств, сверяют их с паспортами изготовителей, проверяют диаметры и направления потоков. Отдельно устанавливают, какие значения нагрузки подтверждены договорными и проектными материалами.

После обследования формируют актуальную схему или корректируют исполнительную документацию в установленном для объекта порядке. Паспорт заполняют уже по согласованному массиву сведений. В результате документ отражает состояние ИТП на дату проверки, а старые проектные решения сохраняются в архивном комплекте и не смешиваются с фактическими характеристиками.

Когда паспорт ИТП проверяют и актуализируют

Фиксированный универсальный срок обновления не решает задачу. Паспорт проверяют после событий, которые могли изменить состав или параметры теплового пункта:

• заменён теплообменник, насос, регулирующий клапан, автоматика или измерительный прибор;
• изменена тепловая схема или способ присоединения системы;
• проведена реконструкция ИТП либо модернизация отдельных контуров;
• скорректирована тепловая нагрузка или состав обслуживаемых систем;
• объект передан новому собственнику, балансодержателю или эксплуатирующей организации;
• обнаружены расхождения между паспортом, схемой и фактической обвязкой;
• документацию готовят к отопительному периоду, обследованию или ремонту.

Не всякая замена детали означает реконструкцию. Основание и статус работ определяют по их содержанию и документации объекта. Для паспорта существенен результат: если поменялись модель, характеристика, обозначение, схема подключения или обслуживаемый контур, соответствующие записи нужно проверить.

Чем опасны ошибки в паспорте теплового пункта

Недостоверная тепловая нагрузка мешает оценивать режим работы, неверный диаметр трубопровода осложняет подбор арматуры, а перепутанные обозначения насосов повышают риск ошибки при ремонте. Расхождения также затрудняют передачу объекта новой эксплуатационной службе и проверку причин отклонений температуры или давления.

А что произойдёт, если журнал ведётся, а паспорт устарел? Журнал подтвердит отдельные осмотры и работы, но не устранит противоречия в характеристиках объекта. Эксплуатационная документация должна согласованно описывать схему, оборудование и выполненные изменения.

Ростехнадзор осуществляет государственный энергетический надзор в пределах установленной компетенции. Если обстоятельства указывают на нарушение правил устройства или эксплуатации топливо- и энергоустановок, их могут оценивать в контексте статьи 9.11 КоАП России. Само по себе отсутствие отдельной строки или старого бланка не следует автоматически приравнивать к установленному составу правонарушения: значение имеют применимые требования и фактические обстоятельства.

Частые сложности при подготовке паспорта

В проекте одна схема, а в тепловом пункте другая

Расхождение фиксируют до заполнения паспорта. Нужно выяснить, какие работы выполнялись, есть ли исполнительные документы и соответствует ли установленное оборудование принятому решению. Старые параметры не переносят лишь потому, что они уже напечатаны в проекте. Для проверки структуры можно использовать отдельный материал про образец и нормы паспорта ИТП и ЦТП.

Есть паспорта оборудования, но нет общего паспорта ИТП

Документы изготовителей дают характеристики отдельных изделий. Они не показывают общую тепловую нагрузку, границы пункта, схему присоединения и связь между контурами. На их основе заполняют часть сведений, а остальные данные получают из проекта, исполнительных материалов и обследования.

Неизвестны точные нагрузки и параметры

Догадки недопустимы. Сначала сопоставляют технические условия, договорные документы, расчёты, проект и эксплуатационные записи. Если значения противоречат друг другу, профильный специалист устанавливает их статус и основание. В паспорте не смешивают расчётную, договорную и фактическую нагрузку без пояснений.

В здании несколько тепловых пунктов

Оборудование и системы разделяют по фактическим границам каждого узла. Отдельный паспорт нужен там, где существуют самостоятельные тепловые пункты с собственными вводами, схемами и составом оборудования. Один общий файл не должен смешивать характеристики разных ИТП.

FAQ

Где взять образец паспорта теплового пункта?

Форма из приложения № 6 к приказу Минэнерго России № 115 остаётся распространённым образцом, но этот приказ утратил силу. Шаблон нужно сопоставить с действующими Правилами, утверждёнными приказом Минэнерго России № 511, требованиями к объекту и фактической схемой ИТП или ЦТП.

Что от меня потребуется для оформления?

Потребуются проектные и исполнительные схемы, паспорта оборудования, сведения о тепловых нагрузках и подключённых системах, документы на приборы учёта, а также материалы о ремонтах и заменах. Если комплект неполный, данные дополняют обследованием теплового пункта.

Можно ли заполнить паспорт ИТП по старому проекту?

Можно использовать проект как источник, если он соответствует фактической схеме и установленному оборудованию. После замены насосов, теплообменников, арматуры, автоматики или изменения подключения сведения проверяют по объекту и исполнительной документации.

Нужен ли отдельный паспорт на насос, теплообменник и тепловой пункт?

Это разные документы. Паспорт изготовителя описывает конкретное изделие, а паспорт теплового пункта объединяет сведения о нагрузках, системах, трубопроводах, схеме и взаимосвязи всего оборудования.

Паспорт ИТП заменяет акт технической готовности?

Нет. Акт отражает результат определённой процедуры оценки готовности, а паспорт содержит постоянные технические характеристики объекта. Эти документы входят в эксплуатационный комплект каждый со своим назначением.

Нужно ли согласовывать паспорт теплового пункта с Ростехнадзором?

Обычное ведение паспорта не означает его отдельного безусловного согласования с Ростехнадзором. Документ оформляет и актуализирует ответственная за эксплуатацию сторона. Необходимость представить его при конкретной процедуре зависит от объекта, применимых требований и полномочий проверяющего органа.

Что проверить перед утверждением документа

• Паспорт относится к конкретному ИТП или ЦТП, а границы объекта определены однозначно.
• Тепловая схема, маркировка, диаметры и перечень оборудования совпадают с фактическим состоянием.
• Нагрузки и параметры теплоносителя имеют подтверждённый источник и не перенесены из старого бланка без проверки.
• Паспорт не подменяет проект, исполнительную схему, документы изготовителей, материалы учёта и акт готовности.

Корректный паспорт формируют из проверенных сведений о реальной схеме ИТП или ЦТП. Чем точнее согласованы проектные, исполнительные и эксплуатационные документы, тем полезнее паспорт при обслуживании, ремонте и передаче объекта.
