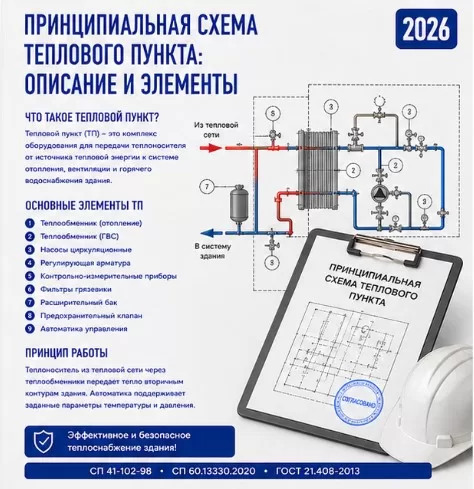

Принципиальная схема теплового пункта показывает, как теплоноситель поступает из внешней сети, проходит учёт и регулирование, передаёт тепло системам отопления, вентиляции и горячего водоснабжения, а затем возвращается в сеть. На схеме обозначают трубопроводы, теплообменники, насосы, арматуру, измерительные приборы, защитные устройства и средства автоматизации.
ГОСТ 2.701-2008 устанавливает общие требования к видам и типам схем. Для владельца или эксплуатирующей организации это означает простое правило: принципиальная схема объясняет функциональные связи оборудования, но не заменяет планы размещения, монтажные чертежи, спецификацию и гидравлический расчёт.
Разберём путь теплоносителя от ввода до потребителей, отличия зависимого и независимого подключения, устройство контуров отопления и ГВС, а также порядок чтения проектной схемы ИТП.
Коротко о главном
- Тепловой пункт связывает внешнюю тепловую сеть с инженерными системами здания.
- Принципиальная схема показывает направление потоков, функциональные узлы и логику управления, а не точное расположение оборудования.
- Первичный контур относится к стороне тепловой сети, вторичный контур обслуживает внутреннюю систему здания.
- Теплообменник разделяет контуры при независимом присоединении. В зависимой схеме такого разделения может не быть.
- Отопление, вентиляция и ГВС могут иметь общий ввод, но отдельные насосы, клапаны, теплообменники и алгоритмы регулирования.
- Схему выбирают по техническим условиям, тепловым нагрузкам, параметрам сети и результатам расчётов.
- Монтаж по одной принципиальной схеме недопустим: нужны рабочие чертежи, спецификации и документация на оборудование.
Что такое тепловой пункт и зачем нужна принципиальная схема
Тепловой пункт представляет собой комплекс оборудования, который принимает тепловую энергию из внешней сети, преобразует или регулирует параметры теплоносителя и распределяет теплоту между потребителями. Здесь также размещают устройства коммерческого учёта, фильтрации, автоматического управления, контроля давления и защиты внутренних систем.
Индивидуальный тепловой пункт обслуживает отдельное здание либо функционально обособленную часть объекта. Центральный тепловой пункт может обеспечивать группу зданий. Блочный тепловой пункт, или БТП, характеризует способ изготовления и компоновки: изготовитель собирает функциональные модули с оборудованием и трубопроводами в условиях производства. Не каждый ИТП выполняется в блочном исполнении.
Принципиальная схема нужна, когда требуется понять, как работает оборудование ИТП: откуда приходит поток, где он разделяется, какой клапан регулирует подачу и какой насос обеспечивает циркуляцию. Для определения отметок, расстояний, диаметров, опор, способов присоединения и расположения оборудования используют рабочие чертежи и спецификации.
ГОСТ 21.602-2016 устанавливает правила выполнения рабочей документации отопления, вентиляции и кондиционирования. Общие требования к выполнению и кодированию схем содержит ГОСТ 2.701-2008. Условные обозначения следует читать вместе с экспликацией, спецификацией и пояснительной запиской проекта.
Эксплуатационный комплект дополняет паспорт теплового пункта, документация изготовителей, акты испытаний и настроек. Состав комплекта зависит от объекта, договорной модели и выполненных работ.
Из каких частей состоит принципиальная схема ИТП
Универсального перечня оборудования для любого здания нет. Тем не менее большинство схем строится вокруг ввода тепловой сети, устройств очистки, узла учёта, регулирующей арматуры, насосных групп, автоматики и средств защиты. Теплообменники включают в те контуры, для которых проект предусматривает независимое присоединение.
Ввод тепловой сети и запорная арматура
На вводе обозначают подающий и обратный трубопроводы, направление движения теплоносителя, границы проектируемого участка и вводную запорную арматуру. По подающей линии тепловая энергия поступает в ИТП, а по обратной линии охлаждённый теплоноситель возвращается в тепловую сеть.
Запорная арматура позволяет отключить тепловой пункт или отдельный контур для ремонта, обслуживания и локализации неисправности. На корректно оформленной схеме арматура получает позиционные обозначения, связанные со спецификацией. Регулировать расход запорным устройством вместо предназначенного для этого клапана нельзя, если изготовитель не предусматривает такой режим.
Фильтры и грязевики
Фильтр или грязевик задерживает механические примеси, которые способны нарушить работу регулирующего клапана, расходомера, насоса и пластинчатого теплообменника. Устройства очистки размещают с учётом направления потока, доступности для обслуживания и возможности контролировать загрязнение.
Периодичность очистки нельзя назначать по универсальному календарю. Эксплуатирующая служба учитывает перепад давления, состояние теплоносителя, проектный регламент и требования изготовителя оборудования.
Узел учёта тепловой энергии
Узел учёта тепловой энергии, или УУТЭ, определяет количество потреблённой тепловой энергии и регистрирует параметры теплоносителя. В его состав могут входить расходомеры, тепловычислитель, датчики температуры и давления, линии связи и вспомогательные измерительные устройства.
УУТЭ входит в состав теплового пункта как самостоятельный функциональный узел, но не заменяет ИТП. Место установки средств измерений, состав оборудования и порядок ввода узла в эксплуатацию определяют проект, технические условия, договор теплоснабжения и Правила коммерческого учёта тепловой энергии, теплоносителя, утверждённые Правительством Российской Федерации.
Теплообменники
Пластинчатый теплообменник передаёт теплоту между двумя потоками без их смешения. По одной стороне проходит сетевой теплоноситель, по другой циркулирует вода внутренней системы отопления либо нагреваемая вода ГВС. Такое разделение защищает внутренний контур от прямого воздействия гидравлического режима внешней сети.
Наличие теплообменника в конкретной ветви указывает на независимое присоединение этой ветви. Один тепловой пункт может сочетать разные решения: например, отдельные теплообменники для отопления, вентиляции и горячего водоснабжения. Их мощность, площадь теплообмена и гидравлическое сопротивление проектировщик определяет расчётом.
Насосные группы
Циркуляционный насос создаёт движение теплоносителя во вторичном контуре отопления, вентиляции или ГВС. Отдельные насосы применяют для подпитки, если такую систему предусматривает проект. На схеме проверяют направление потока, расположение запорной и обратной арматуры, точки измерения давления и связь насосов с контроллером.
Резервирование зависит от назначения здания, режима эксплуатации и требований к надёжности. Нельзя считать резервный насос обязательным для каждой схемы, но проект должен однозначно показывать, как система продолжает или прекращает работу при отказе основного оборудования.
Регулирующие клапаны и автоматика
Регулирующий клапан меняет расход сетевого теплоносителя по сигналу контроллера. Электропривод перемещает затвор, увеличивая или ограничивая теплопередачу. Для стабильного управления клапан подбирают не только по диаметру трубопровода, но и по расчётному расходу, перепаду давления, пропускной способности и требуемому диапазону регулирования.
Контроллер получает сведения от датчиков температуры и давления, сравнивает их с заданным режимом и управляет клапанами или насосами. Погодозависимый алгоритм корректирует параметры системы отопления по наружной температуре, если проект предусматривает такой способ регулирования.
Защитная и вспомогательная арматура
Вторичный замкнутый контур обычно включает средства компенсации температурного расширения и защиты от недопустимого давления. Для этого проектировщик предусматривает расширительный бак, предохранительный клапан, манометры, воздухоотводчики и линии подпитки. Обратные клапаны предотвращают движение потока в нежелательном направлении, а балансировочная арматура помогает распределять расчётный расход по ветвям.
| Элемент | Где искать на схеме | Основная задача |
|---|---|---|
| Вводная запорная арматура | На подающем и обратном вводах | Отключение ИТП от внешней сети |
| Фильтр или грязевик | После ввода, перед чувствительным оборудованием | Задержание механических примесей |
| УУТЭ | На сетевой стороне в границах узла учёта | Коммерческий учёт тепловой энергии и теплоносителя |
| Теплообменник | Между первичным и вторичным контурами | Передача теплоты без смешения потоков |
| Циркуляционный насос | Во внутреннем контуре | Поддержание циркуляции |
| Регулирующий клапан | Перед теплообменником или смесительным узлом | Изменение расхода по команде автоматики |
| Датчик температуры | На подаче, обратке и в контрольных точках | Передача текущего значения контроллеру |
| Расширительный бак | В замкнутом вторичном контуре | Компенсация изменения объёма теплоносителя |
| Предохранительный клапан | На защищаемом контуре | Защита от превышения допустимого давления |
| Балансировочная арматура | На ветвях и отдельных контурах | Настройка распределения расходов |
Как работает схема теплового пункта: путь теплоносителя
- Поступление из сети. Теплоноситель входит в ИТП по подающему трубопроводу внешней тепловой сети.
- Отключение и очистка. Поток проходит вводную арматуру, фильтр или грязевик, которые защищают последующее оборудование.
- Измерение параметров. Расходомеры и датчики передают значения тепловычислителю и средствам автоматизации.
- Регулирование теплопередачи. Контроллер управляет регулирующим клапаном, изменяя расход сетевого теплоносителя в соответствии с заданным режимом.
- Передача или смешение. При независимой схеме теплота передаётся через теплообменник. При зависимом присоединении поток направляется во внутреннюю систему напрямую либо через предусмотренный проектом смесительный узел.
- Циркуляция у потребителя. Насос обеспечивает движение теплоносителя по отопительным приборам, вентиляционным калориферам или циркуляционной линии ГВС.
- Возврат. После отдачи теплоты охлаждённый сетевой теплоноситель поступает в обратный трубопровод.
На реальной схеме процессы идут параллельно. От общего ввода могут отходить самостоятельные ветви отопления, вентиляции и ГВС, причём каждая работает со своим температурным режимом, расходом и алгоритмом управления. Изображение трубопроводов рядом не означает, что их теплоносители смешиваются.
Независимая и зависимая схема подключения: главное различие
Независимая схема ИТП
При независимом присоединении сетевой теплоноситель проходит по первичной стороне теплообменника и передаёт теплоту воде вторичного контура. Потоки гидравлически разделены. Вода внутренней системы здания не поступает во внешнюю тепловую сеть, а сетевой теплоноситель не циркулирует по отопительным приборам.
Вторичный контур требует собственной циркуляции, контроля давления, компенсации температурного расширения и подпитки в объёме, предусмотренном проектом. Независимую схему применяют, когда необходимо разделить гидравлические режимы сети и внутренней системы, но считать её единственно допустимой для всех зданий нельзя.
Зависимая схема ИТП
При зависимом присоединении теплоноситель тепловой сети поступает во внутреннюю систему непосредственно либо после изменения параметров в смесительном узле. Теплообменник отопления в таком решении может отсутствовать.
Отсутствие теплообменника не означает, что в ИТП не нужны учёт, фильтрация или автоматизация. Схема может содержать регулирующий клапан, насосное смешение, защиту от перепада давления, датчики и контроллер. Состав зависит от проектного решения и параметров подключения.
Что определяет выбор схемы
- технические условия теплоснабжающей организации;
- давление, температура и доступный перепад давления в тепловой сети;
- температурный график внешней сети и внутренних систем;
- тепловые нагрузки на отопление, вентиляцию и ГВС;
- назначение здания и режим его эксплуатации;
- характеристики существующей системы при реконструкции;
- требования к гидравлическому разделению;
- результаты теплотехнического и гидравлического расчётов.
Схема отопления, вентиляции и ГВС в составе ИТП
Контур отопления
Контур отопления подаёт теплоноситель к радиаторам, конвекторам, напольному отоплению или другим отопительным приборам. Регулирующий клапан изменяет подвод теплоты, а циркуляционный насос поддерживает движение воды во внутренней сети. Балансировочная арматура распределяет расходы между ветвями в соответствии с проектной настройкой.
При погодозависимом регулировании контроллер использует показания наружного датчика и датчиков на трубопроводах. Алгоритм меняет подачу теплоты с учётом заданного температурного графика. Конкретные уставки определяют проект, режим эксплуатации и результаты наладки.
Контур вентиляции
Вентиляционные установки потребляют теплоту через водяные калориферы. Их график работы и нагрузка могут отличаться от режима отопления, поэтому вентиляция нередко получает отдельный регулирующий контур, теплообменник или насосную группу. Объединять ветви только из-за одинакового источника теплоснабжения нельзя.
Связанные с инженерной документацией требования рассматриваются также в материале про паспорт вентиляционной системы. Принципиальная схема ИТП показывает подачу теплоты к калориферам, а документация вентиляции раскрывает состав и параметры самой воздушной системы.
Контур горячего водоснабжения
Система горячего водоснабжения нагревает воду для санитарно-бытовых нужд. Сетевая вода и вода ГВС представляют собой разные потоки: теплота передаётся через теплообменник без их прямого смешения. Циркуляционная линия поддерживает движение горячей воды внутри здания, если она предусмотрена проектом.
На схеме ГВС проверяют подключение холодной воды, теплообменник, выход нагретой воды, циркуляционный трубопровод, насос, регулирующий клапан, датчики температуры и защитную арматуру. Подпитку отопления и подачу холодной воды на ГВС путать нельзя: линии решают разные задачи.
Одноступенчатая и двухступенчатая схема ГВС
При одноступенчатом нагреве вода ГВС получает теплоту в одном теплообменнике. У такой схемы один функциональный участок теплообмена, хотя оборудование может иметь резервирование или секционирование, предусмотренное проектом.
Двухступенчатая схема использует две связанные ступени нагрева. Вода последовательно получает теплоту на разных участках схемы, что позволяет по-другому организовать использование сетевого теплоносителя. Утверждать, что двухступенчатое решение всегда эффективнее, некорректно: выбор требует расчёта нагрузок, температур и гидравлических режимов.
Автоматизация теплового пункта: какие элементы отвечают за управление
Автоматизация теплового пункта связывает измерительные и исполнительные устройства. В состав системы входят контроллер, датчики температуры и давления, электроприводы регулирующих клапанов, аппаратура управления насосами, щит автоматики, аварийная сигнализация и средства диспетчеризации, если удалённый контроль предусмотрен проектом.
Цепочка управления читается последовательно: датчик фиксирует параметр, контроллер сравнивает показание с установленным режимом, затем привод меняет положение клапана либо система корректирует работу насоса. После изменения расхода или теплопередачи датчик снова измеряет параметр, и цикл повторяется.
Частотное управление насосом применяют только при наличии соответствующего проектного решения и подходящего алгоритма. Оно позволяет изменять режим насоса по сигналам автоматики, однако само наличие преобразователя частоты не подтверждает правильность регулирования.
А что произойдёт, если оборудование подобрано верно, а датчик установлен в неподходящем месте? Контроллер получит искажённые сведения и будет управлять исправным клапаном по неверному сигналу. По этой причине автоматика требует настройки, проверки измерительных цепей и обслуживания наравне с гидравлическим оборудованием.
Как читать принципиальную схему теплового пункта
Шаг 1. Найдите ввод тепловой сети
Определите подающий и обратный трубопроводы, стрелки направления потока и вводную запорную арматуру. Затем найдите границу между внешними сетями и оборудованием теплового пункта, если она нанесена на чертёж.
Шаг 2. Отделите первичный контур от вторичного
Проследите линии до теплообменника. Его первичная сторона связана с тепловой сетью, вторичная сторона относится к внутренней системе. Если теплообменника нет, изучите смесительный узел и другие признаки зависимого подключения.
Шаг 3. Определите потребителей тепла
Найдите отходящие ветви отопления, вентиляции и горячего водоснабжения. Технологические потребители могут иметь отдельное подключение. Каждую ветвь следует проследить от точки получения теплоты до обратного трубопровода или циркуляционной линии.
Шаг 4. Найдите насосы и узлы регулирования
Проверьте, в каком контуре установлен каждый насос и куда направлен поток. После этого найдите регулирующие клапаны, их приводы, датчики и линии функциональной связи с контроллером. Так становится понятна не только гидравлика, но и логика управления.
Шаг 5. Проверьте учёт и защиту
Найдите УУТЭ, манометры, термометры, датчики давления, предохранительные клапаны, расширительный бак, воздухоотводчики, обратные клапаны и линии дренажа. Состав защитных устройств оценивают отдельно для первичного и каждого замкнутого вторичного контура.
Шаг 6. Сверьте позиции со спецификацией
Позиционное обозначение на схеме должно соответствовать строке в спецификации. Только спецификация и паспорт оборудования позволяют установить модель, условный проход, пропускную способность клапана, напор насоса и расчётные характеристики теплообменника. По одному графическому символу эти параметры определить нельзя.
Частые ошибки при разработке и чтении схемы ИТП
| Ошибка | Последствие | Корректное действие |
|---|---|---|
| Использовать типовую схему без проверки исходных данных | Решение не соответствует нагрузкам, параметрам сети или внутренним системам | Проверить технические условия и выполнить тепловой и гидравлический расчёты |
| Путать принципиальную и монтажную схемы | Возникают ошибочные выводы о трассировке и размещении оборудования | Для монтажа использовать рабочие чертежи, планы и спецификации |
| Считать теплообменник обязательным для любого ИТП | Зависимая схема трактуется как неполная | Сначала определить способ присоединения каждого контура |
| Не разделять отопление, вентиляцию и ГВС | Насосам и клапанам приписывают неверные функции | Проследить каждую ветвь от источника теплоты до потребителя и обратной линии |
| Игнорировать датчики и автоматику | Невозможно понять, как ИТП поддерживает заданные параметры | Проверить функциональные связи контроллера, датчиков, приводов и насосов |
| Подбирать оборудование только по диаметру трубы | Возможны ошибки по расходу, напору и регулирующей способности | Использовать расчётные расходы, перепады давления и характеристики оборудования |
Какие исходные данные нужны для выбора схемы теплового пункта
- технические условия на подключение к тепловой сети;
- нагрузки на отопление, вентиляцию, ГВС и технологические нужды;
- параметры теплоносителя на границе балансовой принадлежности;
- температурные графики тепловой сети и внутренних систем;
- сведения о существующем отоплении, вентиляции и водоснабжении;
- гидравлические характеристики внутренних систем;
- планировочные ограничения помещения ИТП;
- требования к автоматизации, сигнализации и диспетчеризации;
- исходные сведения для коммерческого учёта тепловой энергии;
- задание на проектирование;
- результаты обследования, если реконструируется существующий объект.
Проектировщик формирует окончательное решение после анализа этих сведений, технических условий и применимых норм. Технический заказчик рассматривает и утверждает проектные решения в пределах своих функций и принятой договорной модели. Теплоснабжающая организация определяет условия подключения в рамках своей компетенции.
Когда требуется пересмотреть существующую схему ИТП
Схему проверяют при изменении назначения здания, появлении новых потребителей или реконструкции отопления, вентиляции и ГВС. Пересмотр также требуется, когда фактические параметры устойчиво отличаются от проектного режима, а настройка исправного оборудования не устраняет проблему.
Основанием для технического анализа служат износ оборудования, изменение условий теплоснабжения, отсутствие корректного коммерческого учёта, неудовлетворительная работа автоматики, капитальный ремонт или реконструкция здания. Сначала проводят обследование и собирают исходные данные, затем выполняют расчёты и корректируют проектную документацию.
Замена насоса или теплообменника на устройство того же присоединительного размера не доказывает его эквивалентность. Требуется сопоставить расход, напор, тепловую мощность, гидравлическое сопротивление, допустимые параметры и совместимость с автоматикой.
Практический пример чтения схемы ИТП
Рассмотрим условную схему без привязки к реальному объекту. На вводе показаны подающий и обратный трубопроводы, запорная арматура, фильтры и узел учёта. Далее первичный трубопровод подходит к пластинчатому теплообменнику отопления, а на сетевой стороне перед ним установлен регулирующий клапан с электроприводом.
Теплообменник указывает на независимое присоединение отопления. Насосная группа после него относится к вторичному контуру и обеспечивает циркуляцию воды по внутренней системе. Расширительный бак и предохранительный клапан защищают замкнутый контур, а датчики на подающем и обратном трубопроводах передают контроллеру сведения о текущем режиме.
Отдельная ветвь ведёт к теплообменнику ГВС. На ней обозначены регулирующий клапан, вход холодной воды, выход горячей воды и циркуляционный насос. Это означает, что тепловой пункт не только обслуживает отопление, но и готовит горячую воду без смешения с сетевым теплоносителем.
Точное назначение каждой позиции определяют по условным обозначениям, экспликации, спецификации, пояснительной записке и документации изготовителя. Одинаковые графические символы насосов или клапанов не означают одинаковые характеристики.
Ключевые выводы
- Принципиальная схема теплового пункта раскрывает функциональную логику ИТП, но не содержит всех данных для монтажа.
- Теплообменник разделяет первичный и вторичный контуры; его отсутствие допустимо при зависимом присоединении.
- Отопление, вентиляцию и ГВС нужно анализировать как отдельные ветви с собственными режимами и средствами управления.
- Оборудование выбирают по расчётным параметрам и техническим условиям, а не по внешнему сходству с типовой схемой.
FAQ
Чем принципиальная схема теплового пункта отличается от монтажной?
Принципиальная схема показывает функциональные связи между контурами, оборудованием, приборами контроля и автоматикой. Монтажная и рабочая документация определяет размещение оборудования, прокладку трубопроводов, отметки, диаметры, опоры и способы присоединения.
Всегда ли в ИТП нужен теплообменник?
Нет. Теплообменник применяют при независимом присоединении, когда тепловая сеть и внутренняя система гидравлически разделены. В зависимой схеме сетевой теплоноситель может поступать во внутреннюю систему непосредственно или через смесительный узел.
Что входит в автоматику теплового пункта?
В состав могут входить контроллер, датчики температуры и давления, электроприводы регулирующих клапанов, устройства управления насосами, аварийная сигнализация, щит автоматики и средства диспетчеризации. Точный комплект определяет проект.
Можно ли подобрать схему ИТП по фотографии существующего оборудования?
Фотография помогает распознать часть устройств, но не показывает расчётные нагрузки, параметры сети, внутренние связи и характеристики оборудования. Для выбора схемы нужны технические условия, проектная документация, результаты обследования и расчёты.
Как понять, какой контур на схеме первичный, а какой вторичный?
Первичный контур связан с подающим и обратным трубопроводами тепловой сети. При независимой схеме он подходит к одной стороне теплообменника, а вторичный контур начинается с другой стороны и соединяется с внутренней системой здания.
Кто утверждает принципиальную схему теплового пункта?
Проектировщик разрабатывает решение по заданию, техническим условиям и исходным данным. Технический заказчик рассматривает и утверждает документацию в пределах своих функций. Требования теплоснабжающей организации учитывают в части подключения и коммерческого учёта; отдельный порядок зависит от статуса объекта и состава документации.
Перед проверкой или реконструкцией ИТП соберите технические условия, действующую схему, спецификацию, паспорта оборудования и сведения о фактических режимах. Реестр Гарант помогает систематизировать техническую и разрешительную документацию и определить, какие документы следует проверить для конкретного оборудования в России.
