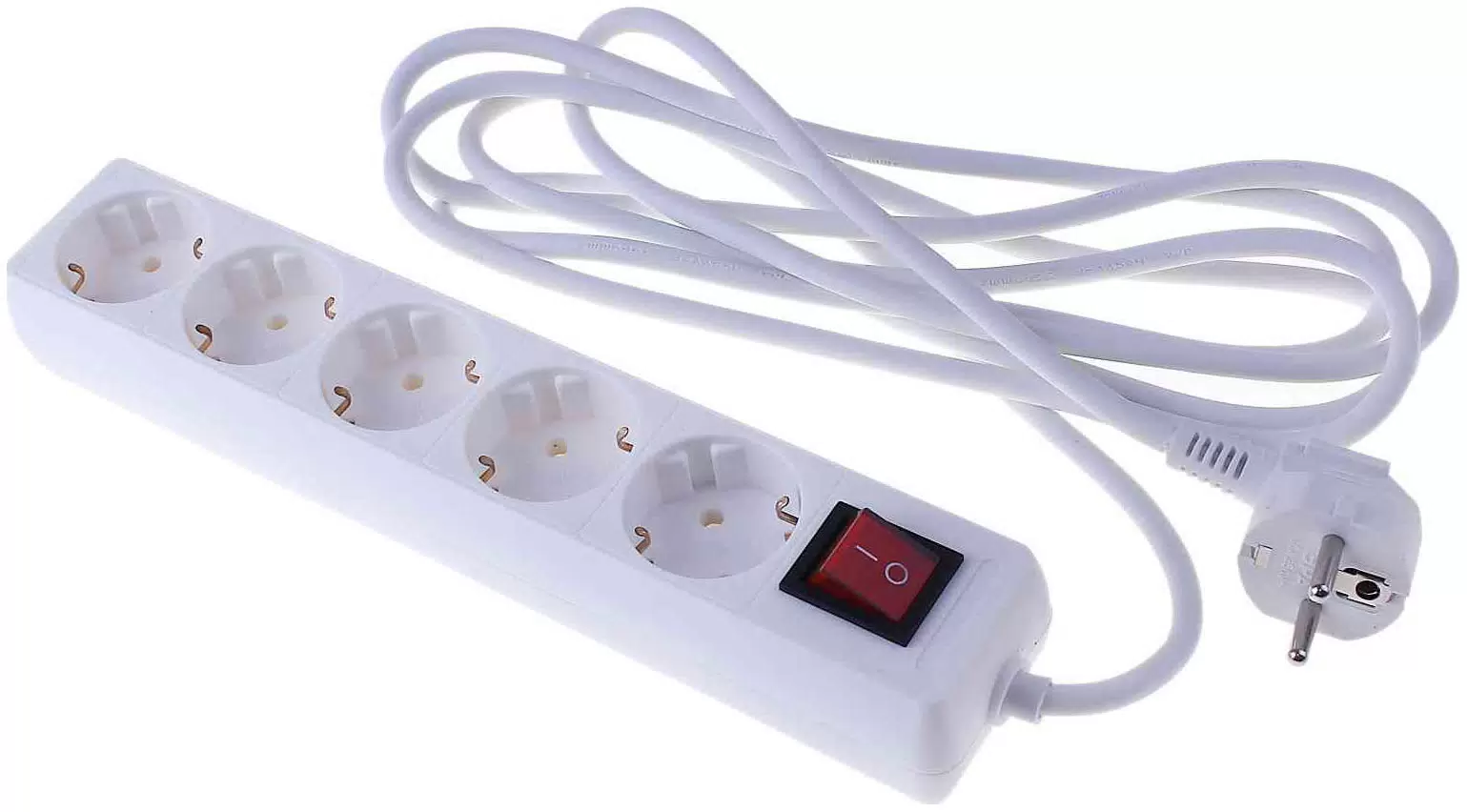

Нужны ли собственные ТУ производителю удлинителей? Технические условия на кабельные удлинители разрабатывают, когда действующий стандарт не охватывает изделие полностью или требуется закрепить его конструкцию, характеристики и методы контроля. Регистрация документа не считается универсально обязательной, а сами ТУ не заменяют декларацию или сертификат соответствия.
Коротко о главном
- ТУ устанавливают требования к конкретному изделию либо группе однородных модификаций.
- В документе описывают конструкцию, электрические параметры, приемку, испытания, маркировку, упаковку и эксплуатацию.
- Собственные ТУ могут не потребоваться, если применимый стандарт полностью охватывает продукцию и производитель выполняет его требования.
- Технические условия не заменяют обязательное подтверждение соответствия.
- Лаборатория фиксирует результаты проверки образца в протоколе испытаний.
- Регистрацию ТУ проводят добровольно, если иное не следует из условий договора, закупки или правил выбранной системы учета.
- До разработки документа нужно определить конструкцию, назначение и все модификации удлинителя.
Что такое ТУ на кабельные удлинители и когда они нужны
Технические условия как часть документации на продукцию
Технические условия входят в комплект документации, по которой производитель выпускает, контролирует и принимает продукцию. Для электрического удлинителя в них можно закрепить тип кабеля, сечение проводника, конструкцию вилки и блока розеток, длину кабеля, номинальное напряжение, номинальный ток, допустимую нагрузку, комплектацию и условия эксплуатации.
Структуру ТУ как документа Единой системы конструкторской документации устанавливает ГОСТ 2.114-2016 «Единая система конструкторской документации. Технические условия». Стандарт определяет состав и последовательность разделов, но не подменяет технические требования, относящиеся к конкретному удлинителю. Разработчик должен выбирать такие показатели и методы контроля, которые соответствуют конструкции изделия и допускают объективную проверку.
ГОСТ или межгосударственный стандарт содержит требования к определенной категории продукции. Паспорт идентифицирует изделие и приводит его основные характеристики, комплектность и гарантии изготовителя. Руководство по эксплуатации объясняет правила подключения, ограничения и меры безопасности. Протокол испытаний содержит полученные лабораторией результаты. Декларация соответствия и сертификат соответствия относятся к процедурам оценки продукции по применимым требованиям.
ТУ не дают самостоятельного разрешения на реализацию товара.
В каких ситуациях разрабатывают ТУ
Собственный документ нужен, когда конструкция отличается от решений, полностью описанных применимым стандартом, либо изготовитель объединяет в серию несколько согласованных исполнений. ТУ также помогают закрепить требования заказчика, организовать входной контроль комплектующих и установить единые правила приемки готовых изделий.
Например, одна линейка может включать бытовые удлинители с разным числом розеток, модели с выключателем и удлинитель на катушке. Объединять их в одни ТУ допустимо лишь при понятной классификации исполнений, общих требованиях и четком описании различий. Иначе лаборатория, производство и покупатель будут по-разному идентифицировать продукцию.
Когда можно работать по ГОСТ без собственных ТУ
Производитель вправе выбрать выпуск по стандарту, если область его применения охватывает конкретное изделие, а конструкция и заявленные характеристики отвечают всем применимым положениям. Одного упоминания ГОСТ на маркировке недостаточно: предприятие должно располагать документацией и средствами контроля, позволяющими подтвердить соблюдение заявленных требований.
Если стандарт регулирует только часть характеристик или не охватывает отдельные модификации, собственные ТУ позволяют дополнить нормативную базу. Решение принимают после идентификации продукции, а не по общему торговому названию «удлинитель».
Какие требования важны для бытовых и промышленных удлинителей
Набор требований определяет фактическая конструкция, назначение, номинальные параметры и среда эксплуатации. Одинаково названные товары могут различаться типом разъемов, материалом корпуса, кабелем, защитными устройствами и допустимыми условиями применения.
Бытовые удлинители
Для бытовой модели описывают число розеток, номинальное напряжение и ток, допустимую мощность нагрузки, длину и тип гибкого кабеля. Отдельно фиксируют конструкцию вилки, розеточных гнезд и блока розеток, наличие выключателя, защитных шторок и других предусмотренных изготовителем элементов.
Маркировка и руководство по эксплуатации должны сообщать пользователю параметры подключения и ограничения. Нельзя заявлять нагрузку только по характеристикам одного комплектующего: ее определяет изделие в сборе с учетом кабеля, контактов, вилки, розетки, корпуса и условий отвода тепла.
Удлинители на катушке
Для катушечной модели значение имеют длина кабеля, устойчивость корпуса, способ намотки и режим работы при полностью размотанном или частично намотанном кабеле. Если конструкция предусматривает защиту от перегрева либо перегрузки, ТУ описывают ее назначение, параметры контроля и способ проверки. Указывать такую защиту для всех изделий на катушке без учета конструкции нельзя.
Инструкция должна объяснять безопасный режим использования и ограничения нагрузки. Проверка отдельного кабеля не подтверждает безопасность готового удлинителя, однако сведения о контрольных операциях с кабельной продукцией раскрыты в материале про протокол испытания кабеля на барабане.
Промышленные и влагозащищенные модели
Для промышленных удлинителей учитывают воздействие пыли, влаги, механических нагрузок и температурных условий в пределах заявленной области применения. В документации указывают материал корпуса, тип разъемов, ограничения по месту установки и степень защиты оболочки, если производитель ее заявляет.
Степень защиты нельзя переносить с корпуса или розеточного блока на собранное изделие без технического основания. Условия ее достижения, включая положение крышек и соединение вилки с розеткой, должны быть однозначными, а заявленный показатель должен допускать проверку.
Что должно быть в технических условиях на кабельный удлинитель
При построении документа по ГОСТ 2.114-2016 разделы наполняют сведениями о конкретной продукции, а не универсальными формулировками из чужих ТУ.
- Вводная часть. Указывают наименование, назначение, область применения и состав линейки.
- Технические требования. Описывают конструкцию, материалы, номинальные параметры, внешний вид, комплектность и варианты исполнения.
- Требования безопасности. Закрепляют применимые меры защиты от поражения электрическим током, перегрева, механических повреждений и иных рисков.
- Правила приемки. Определяют виды контроля, проверяемые показатели и порядок принятия продукции.
- Методы контроля и испытаний. Указывают способы проверки характеристик, оборудование и критерии оценки результатов.
- Маркировка и упаковка. Устанавливают сведения на изделии и упаковке, а также требования к защите продукции при обращении.
- Транспортирование и хранение. Описывают условия, при которых изделие сохраняет заявленные свойства.
- Указания по эксплуатации. Фиксируют правила подключения, допустимые режимы и ограничения.
- Гарантии изготовителя. Определяют обязательства производителя при соблюдении установленных условий.
Как ТУ связаны с испытаниями, декларацией и сертификатом соответствия
ТУ и протокол испытаний
Технические условия задают требования изготовителя к продукции и могут входить в комплект исходной документации для лаборатории. Испытания проводят по применимым нормативным требованиям и программе, учитывающей конструкцию изделия. После проверки образца лаборатория оформляет протокол с примененными методами, полученными результатами и сведениями, необходимыми для идентификации.
Протокол может использоваться как доказательственный материал при оформлении декларации или сертификата, если это предусмотрено для конкретной продукции и выбранной процедуры. Сам факт разработки ТУ не подтверждает, что серийное изделие выдержало испытания.
ТУ и маркировка EAC
Знак EAC наносят на продукцию после прохождения предусмотренной оценки соответствия требованиям технических регламентов ЕАЭС. Зарегистрированные или утвержденные ТУ не дают основания маркировать изделие знаком EAC. Сведения о документе подтверждения соответствия проверяют в соответствующем реестре Росаккредитации.
Какие технические регламенты могут применяться
Для кабельных удлинителей оценивают применимость Технического регламента Таможенного союза 004/2011 «О безопасности низковольтного оборудования». Он регулирует безопасность оборудования, работающего в установленных регламентом диапазонах напряжения, однако окончательный вывод требует идентификации конкретной модели, ее назначения и параметров.
Технический регламент Таможенного союза 020/2011 «Электромагнитная совместимость технических средств» анализируют с учетом состава изделия. Вопрос особенно актуален, если удлинитель содержит электронные компоненты, устройства управления, фильтры или другие функциональные узлы. Пассивное изделие и комбинированное устройство нельзя классифицировать только по одинаковому названию.
Форма подтверждения соответствия и состав доказательственных материалов зависят от идентификации продукции, ее кода, конструкции и применимых требований. Нарушение требований технических регламентов рассматривается в рамках статьи 14.43 Кодекса Российской Федерации об административных правонарушениях. Статья 14.44 касается недостоверного декларирования, а статья 14.45 применяется к нарушениям порядка реализации продукции, подлежащей обязательному подтверждению соответствия.
Нужно ли регистрировать ТУ на кабельные удлинители
Универсальной обязанности регистрировать ТУ для всех кабельных удлинителей нет. Регистрация может потребоваться по условиям заказчика, торговой сети, договора или закупочной документации. Производитель также вправе поставить документ на учет в выбранной системе, чтобы зафиксировать его обозначение и редакцию.
Разные добровольные системы ведут собственные реестры и устанавливают свои правила проверки. До подачи стоит выяснить, кто ведет реестр, что именно подтверждает запись и принимает ли ее контрагент. Такая регистрация не превращает ТУ в государственное разрешение на продажу.
Чем регистрация ТУ отличается от утверждения и согласования
Разработчик или держатель подлинника оформляет и утверждает ТУ в составе своей документации. Порядок утверждения зависит от принятой системы управления документами и распределения полномочий внутри предприятия. Добровольная регистрация означает учет документа по правилам конкретной системы, а не одобрение продукции государственным органом.
Согласование не считается универсальным этапом для любых ТУ. Его проводят, когда соответствующее основание содержится в договоре, требованиях заказчика или применимых документах. Если после утверждения меняются конструкция, параметры либо методы контроля, порядок корректировки раскрыт в инструкции про внесение изменений в технические условия.
Какие данные подготовить до разработки ТУ
Чем точнее исходные сведения, тем ниже риск противоречий между ТУ, маркировкой, паспортом, руководством по эксплуатации и документами для подтверждения соответствия. Универсального комплекта для всех моделей нет, но для начала обычно требуются:
- наименование, назначение и условия применения удлинителя;
- перечень исполнений и различия между модификациями;
- фотографии, чертежи, эскизы, электрическая схема или схема подключения;
- сведения о кабеле, вилке, розеточном блоке, контактах и корпусе;
- номинальное напряжение, ток, нагрузка и длина кабеля;
- заявленная степень защиты и условия ее обеспечения;
- комплектность, маркировка изделия и упаковки;
- условия транспортирования, хранения и эксплуатации;
- имеющиеся паспорта, инструкции, спецификации и протоколы;
- сведения о серийном производстве или поставке партии товара.
Пошаговый порядок разработки и проверки ТУ
- Определить изделие. Фиксируют назначение, конструкцию, электрические параметры и условия эксплуатации.
- Проверить нормативную базу. Устанавливают, покрывает ли продукцию применимый стандарт или требуются собственные ТУ.
- Собрать исходные документы. Анализируют чертежи, спецификации и сведения о комплектующих.
- Сформировать требования. Описывают характеристики, безопасность, приемку и методы контроля.
- Сверить комплект документации. Сопоставляют ТУ с паспортом, инструкцией, маркировкой и упаковкой.
- Определить регламенты. Проверяют применимость требований ЕАЭС и форму подтверждения соответствия.
- Организовать испытания. Передают образец и документацию в испытательную лабораторию, когда проверка требуется выбранной процедурой.
- Решить вопрос регистрации. Документ ставят на учет, если это отвечает деловой задаче или условию контрагента.
Сначала определяют изделие и требования к нему, затем оформляют ТУ. Обратная последовательность создает расхождения между конструкцией, маркировкой и материалами для испытаний.
Частые ошибки при подготовке ТУ на удлинители
- Характеристики расходятся. На маркировке указан один ток, а паспорт и ТУ содержат другие сведения.
- Исполнения объединены формально. Один документ охватывает бытовые и промышленные модели без описания различий.
- Степень защиты не обоснована. В ТУ нет условий, при которых изделие обеспечивает заявленную защиту.
- Метод контроля не проверяет показатель. Документ содержит требование, но не объясняет, как оценить его выполнение.
- ТУ подменяют разрешительный документ. Производитель начинает поставки, считая регистрацию ТУ заменой декларации или сертификата.
- Заимствована чужая документация. Текст не соответствует конструкции изделия и может нарушать права держателя подлинника.
Пример проверки исходных данных перед оформлением ТУ
Производитель планирует выпускать удлинитель на катушке с несколькими розетками и заявленной защитой от внешних воздействий. До подготовки ТУ нужно разделить модификации по конструкции, уточнить параметры кабеля и розеточного блока, определить условия эксплуатации и проверить, относится ли заявленная степень защиты к собранному изделию.
Затем характеристики сопоставляют с маркировкой, паспортом и инструкцией. Для каждого показателя устанавливают техническое основание и способ проверки. Этот нейтральный сценарий показывает, почему одного описания товара или фотографии недостаточно для корректной разработки документа.
Практический вывод: как выбрать правильный комплект документов
Перед разработкой ответьте на четыре вопроса:
- Что представляет собой продукция: бытовой удлинитель, катушка, промышленная модель, блок розеток или комбинированное устройство?
- Покрывает ли действующий стандарт конструкцию и характеристики полностью?
- Какие параметры производитель готов подтвердить документацией, контролем и испытаниями?
- Для какой задачи нужны ТУ: производство, поставка заказчику, закупка, испытания или подтверждение соответствия?
Если точных ответов нет, сначала классифицируют изделие и приводят в порядок документацию на продукцию. Начинать с добровольной регистрации ТУ в такой ситуации преждевременно.
FAQ
Обязательно ли регистрировать ТУ?
Нет, для кабельных удлинителей регистрация ТУ не считается универсальным обязательным требованием. Она может быть предусмотрена условиями заказчика, договора, закупки или внутренним документооборотом, но не заменяет обязательную оценку соответствия продукции.
Сколько занимает разработка ТУ?
Срок зависит от полноты исходных данных, числа модификаций, наличия чертежей и расхождений между паспортом, инструкцией и маркировкой. Сложнее всего оценить работу, когда конструкция еще меняется или изготовитель не определил подтверждаемые характеристики.
Чем отличается регистрация в разных системах?
Системы ведут собственные реестры и устанавливают разные правила рассмотрения документов. Перед подачей выясняют, кто ведет учет, какие сведения можно проверить и признает ли выбранный формат заказчик или организатор закупки.
Бывает ли отказ в регистрации?
Документ могут вернуть на доработку из-за ошибок в обозначении продукции, неполных исходных данных, противоречий между разделами или несоблюдения правил выбранной системы. Предварительная проверка снижает риск, но не служит гарантией регистрации.
ТУ достаточно для оформления декларации соответствия?
Нет. Для декларации требуется комплект доказательственных материалов, определенный применимыми регламентами и процедурой оценки. ТУ могут входить в техническую документацию, однако не заменяют испытания, протокол и другие необходимые документы.
Можно ли включить несколько моделей удлинителей в одни ТУ?
Можно, если модели относятся к однородной группе, а документ четко разделяет исполнения, характеристики и методы контроля. Несовместимые конструкции или разные условия применения без понятной классификации лучше не объединять.
- ТУ разрабатывают под подтвержденную конструкцию, а не под торговое название.
- Регистрация документа и оценка соответствия продукции решают разные задачи.
- Маркировка, паспорт, инструкция и ТУ должны содержать согласованные характеристики.
- Применимые регламенты определяют после идентификации конкретного изделия.
