Сертификация НКУ, электрощитов и шкафов управления по ТР ТС 004 и ГОСТ Р начинается с идентификации изделия. Специалисты проверяют назначение, напряжение, электротехническую функцию, комплектацию, код ТН ВЭД ЕАЭС и документацию. После этого определяют, нужен ли сертификат соответствия, декларация, добровольный документ или разъяснение о неприменимости обязательных требований.
Коротко о главном
- Низковольтное комплектное устройство представляет собой функциональную сборку с аппаратами распределения, управления, коммутации, измерения или защиты, а не просто металлический корпус.
- Форму подтверждения соответствия выбирают после идентификации продукции по назначению, конструкции, параметрам и комплектности.
- Для низковольтного оборудования проверяют применимость Технического регламента Таможенного союза 004/2011 «О безопасности низковольтного оборудования».
- Технический регламент Таможенного союза 020/2011 «Электромагнитная совместимость технических средств» рассматривают с учетом функций, электроники и электромагнитных характеристик изделия.
- Сертификат соответствия, декларация о соответствии, добровольный сертификат ГОСТ Р и отказное письмо имеют разное правовое значение.
- ГОСТ IEC 61439-1 содержит общие требования к низковольтным комплектным устройствам распределения и управления, но применимую редакцию и часть комплекса стандартов нужно определять для конкретной продукции.
- Добровольная сертификация ГОСТ Р не заменяет обязательный документ, предусмотренный техническими регламентами Евразийского экономического союза.
Что такое НКУ, электрощит и шкаф управления
Низковольтное комплектное устройство
НКУ представляет собой совокупность электрических аппаратов и конструктивных элементов, объединенных для распределения электроэнергии, управления оборудованием, коммутации, защиты, измерения или сигнализации. Устройство может работать в электрической сети здания, на инфраструктурном объекте либо в составе технологической системы.
Конкретная сборка может включать автоматические выключатели, контакторы, устройства защиты, измерительные приборы, контроллеры, реле, шины, клеммные соединения, сигнальные элементы и другое оборудование. Состав не оценивают изолированно от функций: одинаковые корпуса с разной внутренней аппаратурой способны относиться к разным видам продукции.
Изготовитель НКУ отвечает за характеристики готовой сборки в заявленной конфигурации. Наличие сертификатов или деклараций на автоматические выключатели, контакторы и другие комплектующие не подтверждает соответствие собранного шкафа как отдельного изделия, если для него предусмотрена собственная оценка соответствия.
Какие изделия называют электрощитами
Термин «электрощит» используют в коммерческих предложениях, договорах и технических заданиях как общее название. За ним могут скрываться распределительный щит, главный распределительный щит, вводно-распределительное устройство, шкаф ввода, щит освещения, шкаф автоматики или щит автоматического ввода резерва.
К электрощитовому оборудованию также относят шкафы управления насосами, вентиляцией, приводами и технологическими установками, шкафы релейной защиты, шкафы управления двигателями и другие функциональные сборки. Одинаковое бытовое название не означает одинаковую конструкцию, область применения или процедуру подтверждения соответствия.
Чем шкаф управления отличается от телекоммуникационного шкафа
Пустой телекоммуникационный шкаф может выполнять функцию корпуса для размещения оборудования. Если изготовитель устанавливает в него блоки питания, аппараты защиты, системы распределения, управления, контроля температуры или вентиляции, предмет оценки меняется. Специалист анализирует готовое изделие, а не только оболочку.
Фотографии и названия в счете для окончательного вывода недостаточно. Требуются техническое описание, сведения о комплектации, электрические характеристики и назначение. Особенно внимательно проверяют продукцию, которая заявлена как телекоммуникационный шкаф, но поставляется с установленными питающими и управляющими узлами.
Какие требования проверяют для НКУ и электрощитового оборудования
Технический регламент Таможенного союза 004/2011
Технический регламент Таможенного союза 004/2011 устанавливает требования безопасности низковольтного оборудования в пределах своей области применения. При оценке НКУ сопоставляют назначение изделия, номинальное напряжение, условия эксплуатации и характеристики с положениями регламента и применимыми перечнями продукции.
Само наличие электрических компонентов еще не дает основания заранее назвать вид документа. Форма оценки зависит от того, как идентифицировано готовое оборудование и какие требования распространяются на соответствующую товарную категорию. Нельзя выбирать сертификат или декларацию только по коду ТН ВЭД ЕАЭС: код учитывают вместе с техническими признаками товара.
Технический регламент Таможенного союза 020/2011
Требования электромагнитной совместимости проверяют для технических средств, способных создавать электромагнитные помехи либо зависеть от их воздействия. Для шкафа управления значение имеют электроника, преобразователи, контроллеры, коммутационные аппараты, приводы, встроенные блоки питания и заявленные функции готового изделия.
ТР ТС 004/2011 и ТР ТС 020/2011 могут применяться совместно, если оборудование входит в области действия обоих регламентов. Такой вывод фиксируют после анализа конструкции. Механическое добавление второго регламента в документ без проверки так же ошибочно, как и его исключение из-за общего наименования «распределительный шкаф».
Роль ГОСТ IEC 61439-1
ГОСТ IEC 61439-1 устанавливает общие требования к низковольтным комплектным устройствам распределения и управления. Стандарт используют при проектировании НКУ, описании характеристик, подготовке технической документации и проверке конструкции в тех случаях, когда он соответствует назначению и типу устройства.
Для отдельных типов силовых НКУ рассматривают ГОСТ IEC 61439-2, однако его нельзя автоматически распространять на любую электротехническую сборку. Сначала устанавливают назначение, конструкцию и категорию устройства. Ссылка на ГОСТ в паспорте должна подтверждаться конструкторскими решениями, расчетами, проверками и доказательными материалами.
Применение стандарта также зависит от того, на каком основании изготовитель заявил его в документации и используется ли он для выполнения требований технического регламента. Упоминание ГОСТ в маркировке или коммерческом описании само по себе не доказывает соответствие продукции.
Сертификат ТР ТС, декларация, ГОСТ Р или отказное письмо: как выбрать документ
| Вариант документа | Когда рассматривается | Что подтверждает | Ограничение |
|---|---|---|---|
| Сертификат соответствия требованиям технических регламентов ЕАЭС | Когда для идентифицированной продукции установлена сертификация | Соответствие требованиям применимых технических регламентов | Форму нельзя выбирать только по желанию заявителя или названию товара |
| Декларация о соответствии | Когда для товарной категории предусмотрено декларирование | Соответствие продукции установленным обязательным требованиям | Заявитель принимает декларацию и несет ответственность за заявленные сведения и доказательства |
| Добровольный сертификат ГОСТ Р | Когда требуется дополнительно подтвердить выбранные характеристики, показатели или соответствие стандарту | Только свойства и требования, указанные в области добровольной сертификации | Не заменяет сертификат или декларацию по техническим регламентам ЕАЭС |
| Отказное письмо или разъяснение | Когда идентификация показывает, что обязательное подтверждение соответствия для заявленного товара не предусмотрено | Позицию о неприменимости обязательного документа к конкретно описанной продукции | Общее название «шкаф», «корпус» или «щит» не служит достаточным основанием |
Вид документа определяют требования к идентифицированной продукции, а не желаемый результат заявителя. Подмена декларации сертификатом без нормативного основания не делает подтверждение соответствия корректнее. Отказное письмо также не используют вместо обязательного документа, если готовое устройство входит в область действия технического регламента.
Добровольный сертификат ГОСТ Р нужен, когда производитель или поставщик хочет подтвердить конкретные показатели, выполнить условие закупки либо документально закрепить соответствие выбранному стандарту. Сначала закрывают обязательные требования, затем оценивают необходимость добровольной процедуры. Такое разграничение действует и в других товарных группах, что видно на примере деклараций и сертификатов на окна ПВХ.
Какие данные нужны для идентификации НКУ перед оформлением документов
Чтобы определить применимый порядок, специалисты Реестр Гарант анализируют следующие сведения:
- Наименование и назначение. Нужно описать, для чего предназначено изделие и какие функции оно выполняет.
- Область применения. Указывают использование в здании, инфраструктуре, промышленной установке, технологической линии или телекоммуникационной системе.
- Электрические параметры. Проверяют номинальное напряжение, ток, частоту, заявленный ток короткого замыкания и другие характеристики, относящиеся к конструкции.
- Схемы. Для анализа используют однолинейную, принципиальную электрическую или иную схему, которая раскрывает устройство цепей.
- Комплектующие изделия. Спецификация должна показывать установленную аппаратуру, устройства защиты, коммутации, управления и измерения.
- Функции НКУ. Отдельно описывают распределение, управление, защиту, сигнализацию, измерение и автоматический ввод резерва, если они предусмотрены.
- Формат выпуска. Значение имеет серийный выпуск, партия продукции или единичное изделие.
- Документы изготовителя. Анализируют паспорт изделия, руководство по эксплуатации, чертежи, спецификации и технические условия, если изготовитель их разработал.
- Данные внешнеторговой поставки. Для импорта проверяют код ТН ВЭД ЕАЭС, контрактное наименование и описание комплектации.
- Участники процедуры. Нужны сведения об изготовителе, импортере и заявителе с учетом выбранной формы подтверждения соответствия.
Технические условия не обязательны для каждого изготовителя и каждого НКУ. Производитель вправе использовать подходящую конструкторскую, технологическую и эксплуатационную документацию, если она полно описывает продукцию и соответствует применимым требованиям. Для нестандартных серийных сборок технические условия часто упрощают единообразное описание моделей и характеристик.
Перечень материалов меняется в зависимости от вида устройства, схемы оценки, происхождения и формата выпуска. Если один документ охватывает линейку шкафов, модели нужно объединять по технически обоснованным признакам. Простого указания диапазона названий без анализа различий недостаточно.

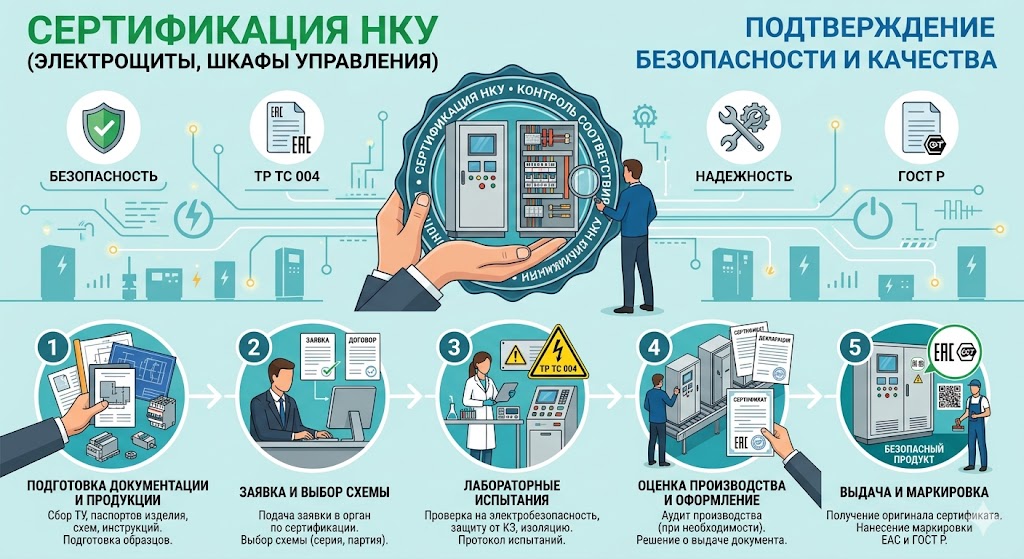

Как проходит подтверждение соответствия НКУ
- Идентификация изделия. Специалист изучает назначение, конструкцию, комплектность, электрические характеристики, документацию и код ТН ВЭД ЕАЭС.
- Проверка требований. Определяется применимость ТР ТС 004/2011, ТР ТС 020/2011 и других норм, которые относятся к конкретному оборудованию.
- Выбор формы. По результатам идентификации устанавливают, требуется сертификат соответствия, декларация о соответствии либо обоснованное разъяснение о неприменимости обязательной процедуры.
- Подготовка документов. Изготовитель или заявитель передает техническое описание, схемы, паспорт, руководство по эксплуатации, спецификации и сведения о моделях.
- Формирование доказательств. Аккредитованная испытательная лаборатория проводит предусмотренные исследования, если они требуются выбранной процедурой. Лаборатория оформляет протокол испытаний.
- Оформление документа. Аккредитованный орган по сертификации проводит работы в пределах области аккредитации, а при декларировании заявитель принимает и регистрирует декларацию в установленном порядке.
- Проверка выпуска в обращение. Сведения в документе сопоставляют с паспортом, маркировкой, упаковкой и поставочной документацией.
Сертификаты и декларации оформляют по установленным в ЕАЭС формам. Росаккредитация ведет реестры документов об оценке соответствия и участников национальной системы аккредитации. Перед началом процедуры проверяют статус органа по сертификации и лаборатории, а также их право работать с соответствующей продукцией и требованиями.
Наиболее частая причина остановки процесса связана не с отсутствием шаблона сертификата, а с расплывчатым описанием изделия. Формулировка «НКУ разных типов» не показывает функции, диапазон характеристик и различия между моделями. Эти сведения приходится приводить в соответствие с паспортами, схемами и фактической сборкой.
Общие принципы выбора между сертификатом и декларацией повторяются в разных отраслях, хотя нормативное основание всегда зависит от товара. Для сравнения можно посмотреть, как разграничены документы в материале о сертификации и декларировании ножей. Использовать требования из другой товарной категории для НКУ нельзя.
Испытания НКУ и техническая документация
Что проверяют в документации
Паспорт изделия должен идентифицировать НКУ и содержать заявленные изготовителем характеристики. Руководство по эксплуатации описывает назначение, условия монтажа и безопасной работы, ограничения, обслуживание и действия пользователя. Объем сведений зависит от конструкции и применимых требований.
Электрическая схема раскрывает цепи и связи между компонентами, а спецификация показывает состав установленной аппаратуры. Эти документы сопоставляют между собой, с маркировкой готового устройства и с техническим описанием, поданным для подтверждения соответствия. Расхождения в модели, напряжении, степени защиты оболочки или обозначении исполнения требуют исправления.
Также оценивают сведения о защитных устройствах, соединениях, номинальных характеристиках, условиях эксплуатации и комплектующих. Наличие документов на отдельные компоненты учитывается в доказательной базе, однако не отменяет проверки готовой сборки в предусмотренном объеме.
Почему испытания нельзя сводить к проверке корпуса
НКУ оценивают как функционально собранное устройство. Корпус определяет часть механических и защитных характеристик, но не раскрывает безопасность электрических цепей, правильность защитных решений, качество соединений, нагрев, изоляционные свойства и способность оборудования работать при заявленных параметрах.
Состав проверок зависит от типа НКУ, конструкции, применимого стандарта и требований регламентов. Для части характеристик используют испытания, для других применяют расчет, сравнение с проверенной конструкцией или иные допустимые методы подтверждения. Нельзя заранее обещать положительный протокол без образца, документации и оценки лаборатории.
Что будет, если протокол относится к другой комплектации? Такой документ не подтверждает характеристики фактически выпускаемого шкафа, если замена аппаратов или изменение схемы влияет на оцениваемые показатели. Изготовитель должен управлять изменениями конструкции и определять, требуются ли дополнительные проверки.
Как использовать ГОСТ IEC 61439 в техническом описании
Ссылку на ГОСТ IEC 61439 включают в документацию, когда стандарт соответствует реальному назначению и устройству продукции. В паспорте и технических условиях нельзя указывать его как маркетинговую формулу, если изготовитель не располагает конструкторскими и доказательными материалами, подтверждающими заявленное соответствие.
Применимая часть комплекса стандартов зависит от типа НКУ. До испытаний желательно согласовать терминологию, перечень моделей, характеристики и методы проверки, поскольку расплывчатая область продукции приводит к разночтениям между заявкой, протоколом испытаний и итоговым документом.
Частые ошибки при оформлении документов на электрощиты
Ошибка 1. Называть любое изделие шкафом без технического описания
Последствие: орган или специалист не может надежно определить категорию продукции и применимые требования. Корректное действие: описать функции, электрические параметры, установленную аппаратуру, условия эксплуатации и назначение готовой сборки.
Ошибка 2. Считать телекоммуникационный шкаф и шкаф управления одним товаром
Последствие: для пассивного корпуса выбирают требования к функциональному устройству либо, наоборот, электротехническую сборку ошибочно представляют как пустую оболочку. Корректное действие: установить, выполняет ли изделие функции питания, распределения, управления, автоматики или защиты.
Ошибка 3. Оформлять добровольный ГОСТ Р вместо обязательного документа
Последствие: поставщик не подтверждает выполнение требований технических регламентов ЕАЭС, хотя добровольный сертификат внешне воспринимается как документ о качестве. Корректное действие: сначала определить обязательную форму, а добровольную сертификацию использовать только как дополнительное подтверждение выбранных характеристик.
Ошибка 4. Запрашивать отказное письмо без проверки конструкции
Последствие: формулировка в письме не соответствует фактической продукции и поставочной документации. Корректное действие: перед выводом проверить наименование, назначение, код ТН ВЭД ЕАЭС, электрические характеристики, комплектацию и применимые регламенты.
Ошибка 5. Использовать несуществующую редакцию стандарта
Последствие: паспорт, технические условия или заявка содержат некорректную нормативную ссылку. Корректное действие: не указывать ГОСТ IEC 61439-1-2023 и проверять статус редакций 2013 и 2024 годов на дату разработки документации и проведения оценки.
Ошибка 6. Считать код ТН ВЭД ЕАЭС единственным критерием
Последствие: продукцию относят к процедуре без учета ее фактических функций и области действия регламента. Корректное действие: использовать код вместе с техническим описанием, схемами, параметрами и назначением товара.
Роспотребнадзор участвует в государственном контроле за соблюдением требований технических регламентов в пределах своей компетенции. ФТС России проверяет документы в рамках таможенных процедур при импорте, а Евразийская экономическая комиссия принимает акты в сфере технического регулирования ЕАЭС.
Пример из практики: почему для НКУ недостаточно одного названия товара
В Реестр Гарант обратился производитель, который планировал оформить документы на сборку электрощитового оборудования, обозначенного в запросе как НКУ. Технические условия еще не были разработаны, а исходное описание не раскрывало функции, характеристики и модельный состав продукции.
Для предварительной идентификации потребовались данные, по которым можно отличить распределительное устройство от шкафа управления и определить статус готовой сборки:
- функции изделия и назначение каждой группы шкафов;
- характеристики электрических сетей, в которых применяется оборудование;
- состав аппаратов защиты, коммутации и управления;
- схемы и сведения о комплектующих;
- серийный, партийный или единичный формат выпуска;
- имеющиеся паспорт, руководство и конструкторские документы;
- наименование продукции для договора, маркировки и поставки.
В такой ситуации нельзя сначала выбрать документ, а затем подгонять под него техническое описание. Сперва согласуют точную формулировку продукции и границы модельного ряда. Общего обозначения «НКУ» или «электрощит» недостаточно, если оно не раскрывает назначение и характеристики изделия.
Технические условия рассматривают после анализа уже подготовленной документации. Если паспорт, схемы, спецификации и конструкторские материалы полно нормируют продукцию, вопрос решают с учетом существующего комплекта. Когда изготовитель выпускает нестандартную линейку с несколькими исполнениями, технические условия помогают закрепить единые требования, но не заменяют испытания и оценку соответствия.
Когда телекоммуникационный шкаф может потребовать отдельной оценки
Телекоммуникационные шкафы бывают пустыми корпусами, конструкциями с вентиляционными элементами и готовыми устройствами с электрическими узлами. Статус зависит от комплектации на момент выпуска в обращение. Поставка корпуса без оборудования и поставка шкафа со встроенным питанием, защитой и управлением представляют разные объекты идентификации.
Отдельного внимания требуют вентиляторы, термостаты, блоки распределения питания, источники питания, контроллеры и защитные аппараты. Их наличие не позволяет заочно назвать конкретную форму подтверждения, но требует проверить области действия ТР ТС 004/2011 и ТР ТС 020/2011 применительно к готовому изделию.
Окончательный вывод нельзя делать по фотографии или одному названию в счете. Для оценки нужны формулировка продукции, техническое описание, код ТН ВЭД ЕАЭС при внешнеторговой поставке и точные сведения о том, что входит в комплект.
Что проверить перед поставкой НКУ или шкафа управления
- Совпадает ли наименование изделия в договоре, паспорте, сертификате или декларации, маркировке и техническом описании.
- Описаны ли функции распределения, управления, питания, защиты, измерения и сигнализации.
- Подтверждены ли номинальные электрические характеристики и степень защиты оболочки.
- Соответствуют ли электрическая схема и спецификация фактической сборке.
- Проверена ли применимость ТР ТС 004/2011 и требований электромагнитной совместимости.
- Выбран ли предусмотренный для продукции вид документа.
- Не используется ли добровольный сертификат ГОСТ Р вместо обязательного подтверждения соответствия.
- Есть ли протокол испытаний и относится ли он к заявленной конструкции.
- Соответствует ли маркировка EAC оформленным документам и требованиям к выпуску продукции в обращение.
- Различены ли шкаф управления и пассивный телекоммуникационный шкаф.
- Проверена ли корректность ссылки на ГОСТ IEC 61439-1 и применимую часть комплекса стандартов.
Сопоставление наименований особенно важно для поставок и закупок. Похожая проблема встречается и у строительной продукции: документ должен охватывать именно заявленный товар, что показано в разборе подтверждения соответствия сухих строительных смесей. Нормативы для смесей к НКУ не применяются, но принцип точной идентификации остается тем же.
FAQ
На шкафы управления можно оформить отказное письмо?
Отказное письмо нельзя выбирать только по названию изделия. Если шкаф выполняет функции управления, распределения, питания или защиты, нужно проверить применимость технических регламентов и установленную форму подтверждения соответствия. Для оценки анализируют назначение, электрические параметры, комплектацию, техническое описание и код ТН ВЭД ЕАЭС.
Телекоммуникационные шкафы обычно подлежат обязательной сертификации?
Единого ответа для всех телекоммуникационных шкафов нет. Пассивная оболочка для размещения оборудования и готовый шкаф с электротехническими функциями могут иметь разный статус. Решение принимают после идентификации конструкции, комплектации и назначения.
Продукция: шкафчики для размещения телекоммуникационного оборудования. Это подходит?
Общего описания недостаточно. Нужно установить, поставляется ли пустой корпус либо функциональное устройство с элементами питания, распределения, управления, защиты, вентиляции или автоматики. Затем формулировку сопоставляют с документацией и применимыми требованиями.
Получить отказное письмо на выпускаемую или поставляемую продукцию?
Сначала определяют, подпадает ли конкретное изделие под обязательное подтверждение соответствия. Для этого используют назначение, техническое описание, характеристики, комплектность и код ТН ВЭД ЕАЭС. Если обязательные требования применимы, отказное письмо не заменяет сертификат или декларацию.
Сертификаты на комплектующие заменяют документ на готовое НКУ?
Нет, если для готового НКУ предусмотрена самостоятельная оценка соответствия. Документы на автоматические выключатели, контакторы и другие компоненты входят в доказательную базу, но не подтверждают характеристики всей сборки, ее схемы, соединений и защитных решений.
Можно ли оформить один сертификат на несколько моделей электрощитов?
Возможность объединения моделей зависит от конструкции, назначения, характеристик, состава оборудования и выбранной процедуры. Модельный ряд должен быть технически обоснован и однозначно описан в заявке, документации и доказательных материалах.
Что подготовить для первичной проверки
- точное наименование и назначение каждого типа НКУ;
- паспорт, руководство по эксплуатации и электрические схемы;
- спецификацию установленного оборудования;
- номинальные характеристики и описание условий эксплуатации;
- сведения об изготовителе, заявителе и формате выпуска.
