Проверка заземления: периодичность, приборы и протоколы испытаний

Проверка заземления включает визуальный осмотр, контроль металлосвязи и измерение сопротивления заземляющего устройства. Для этих процедур действуют разные основания и графики. Универсального правила «раз в год» и единой нормы сопротивления нет: периодичность проверки заземления определяют по назначению электроустановки, проекту, условиям эксплуатации и применимым нормативным требованиям.

Коротко о главном

• Осмотр, проверка металлосвязи и замер сопротивления решают разные задачи.
• График контроля зависит от типа электроустановки, документации и условий эксплуатации.
• Сопротивление растеканию тока измеряют специализированным прибором по выбранной методике.
• Визуально исправный контур заземления может не соответствовать требуемым параметрам.
• Норматив выбирают по назначению заземляющего устройства, а не по универсальному значению.
• Протокол должен идентифицировать объект, прибор, метод, условия и точки измерений.
• Измерение сопротивления изоляции не заменяет испытание заземления.

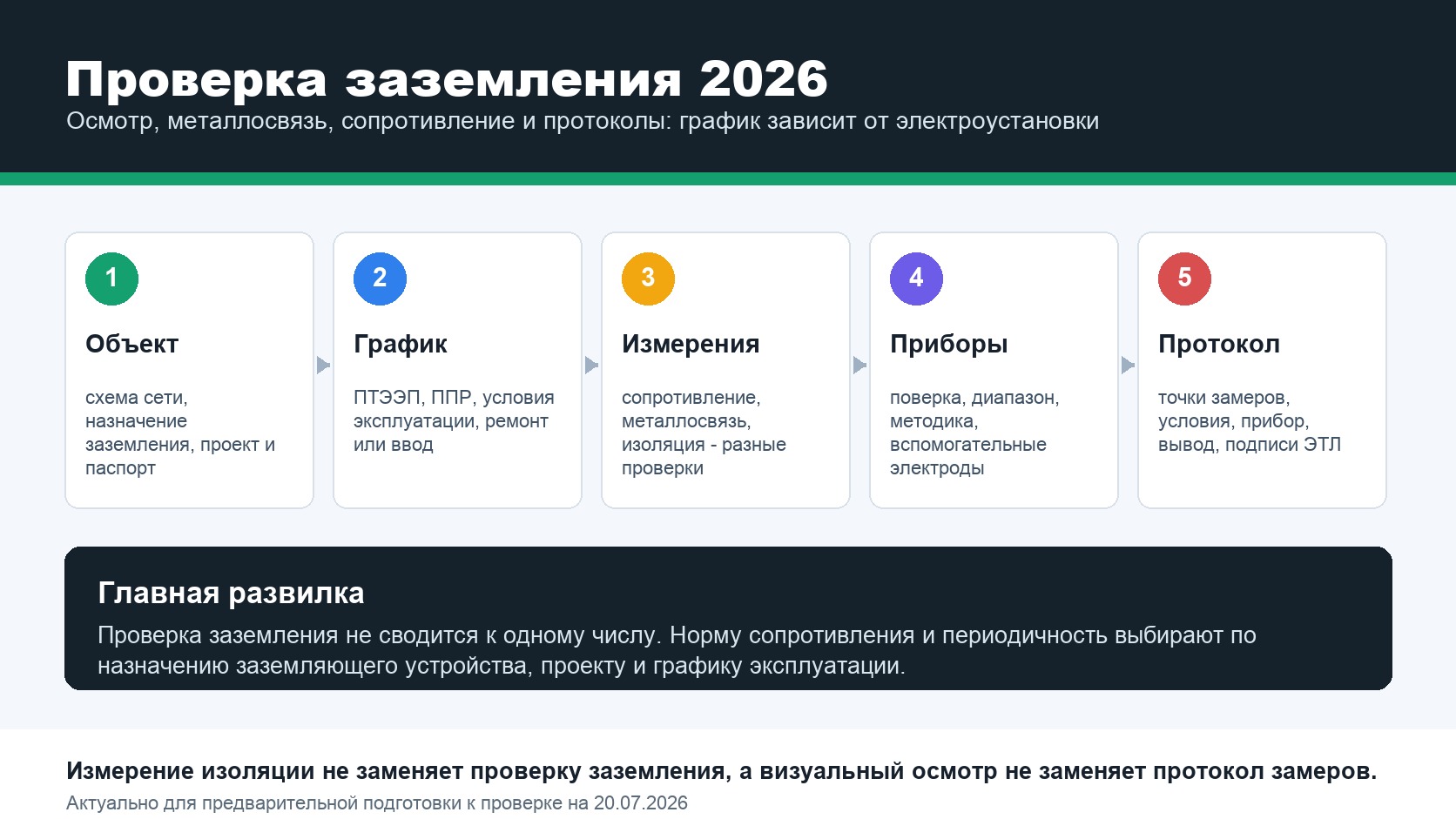

Официальные источники и маршрут проверки заземления

Что такое заземление и зачем его проверяют

Заземляющее устройство состоит из заземлителя и проводников, соединяющих его с электроустановкой. Заземлителем служит проводящая часть или совокупность соединённых частей, которые контактируют с грунтом. В состав устройства могут входить естественные элементы сооружения либо специально смонтированные искусственные электроды.

Заземляющий проводник связывает заземляемую часть с заземлителем. Защитный проводник участвует в реализации мер защиты от поражения электрическим током, а цепь заземления включает соединения, от исправности которых зависит прохождение тока повреждения. Выражением «контур заземления» обычно называют систему электродов и соединяющих их проводников, хотя конкретное устройство может иметь другую конфигурацию.

Защитное заземление создаёт путь для тока повреждения и работает совместно с автоматическим отключением питания, уравниванием потенциалов и другими защитными мерами. Коррозия заземлителей, ослабленные болтовые соединения, обрыв проводника или изменение характеристик грунта ухудшают состояние заземляющего устройства.

Внешне целый проводник ещё не подтверждает требуемое сопротивление.

Какие проверки заземления бывают

Проверка металлосвязи подтверждает непрерывность защитного проводника, но не показывает сопротивление растеканию тока в грунте. Осмотр выявляет доступные дефекты, однако не заменяет электроизмерения. Контроль молниезащиты также нельзя без проверки проекта включать в обычный замер защитного заземления: системы могут использовать общие элементы, но оцениваются по разным задачам.

Отдельной процедурой остаётся измерение сопротивления изоляции. Оно характеризует состояние изоляции токоведущих частей, а не параметры заземлителя.

Периодичность проверки заземления: от чего она зависит

Единого календарного срока для всех объектов нет. График определяют с учётом назначения заземляющего устройства, схемы сети, режима эксплуатации, проекта и документов изготовителя оборудования. Значение имеют наличие собственного трансформатора или генератора, система молниезащиты, характеристики грунта, результаты прежних замеров и выполненные ремонтные работы.

Периодичность визуального осмотра

Видимую часть заземляющих устройств осматривают по графику эксплуатации. Ответственный за электрохозяйство учитывает доступность элементов, внешние воздействия и состояние предыдущих соединений. Внеплановый осмотр нужен после земляных, строительных или ремонтных работ рядом с контуром, а также при обнаружении повреждения защитного проводника.

Осматривают места присоединения, сварные и болтовые соединения, доступные участки проводников, защиту от коррозии и маркировку. Скрытые под землёй элементы одним осмотром оценить нельзя.

Когда измеряют сопротивление заземления

Измерение сопротивления заземления проводят после монтажа и перед эксплуатацией нового устройства, после реконструкции или ремонта, замены проводников и восстановления повреждённых соединений. Повторный замер нужен при неудовлетворительном результате, признаках коррозии, изменении схемы электроснабжения и по графику профилактических испытаний.

Сезонные условия также влияют на оценку. Влажность, промерзание и высыхание грунта меняют его удельное сопротивление, поэтому условия замера фиксируют и учитывают по применяемой методике.

Почему всем объектам нельзя назначить одинаковый срок

Офисная низковольтная сеть, производственная электроустановка, трансформаторная подстанция и система молниезащиты различаются по назначению, конструкции и эксплуатационным рискам. Для каждого объекта определяют свой набор процедур: где-то требуется контролировать защитные проводники оборудования, а где-то отдельно оценивают заземление нейтрали источника или элементы молниезащиты.

Нормы сопротивления: почему нельзя ориентироваться на одно число

Норма сопротивления зависит от назначения заземляющего устройства. Сначала устанавливают схему электроснабжения, тип заземлителя и функцию проверяемого элемента, затем выбирают требование для оценки результата.

Пункт 1.7.101 Правил устройства электроустановок устанавливает для заземляющего устройства нейтрали генератора или трансформатора сопротивление не более 2, 4 или 8 Ом при линейных напряжениях трёхфазного тока 660, 380 и 220 В соответственно. Эти значения относятся к указанной схеме и не служат универсальной нормой для офиса, склада, частного дома, отдельного станка или молниезащиты.

Приборы для измерения сопротивления заземления

Измеритель сопротивления заземления

Основной прибор создаёт измерительный ток и определяет сопротивление по параметрам измерительной цепи. В зависимости от метода специалист подключает прибор к проверяемому устройству и вспомогательным электродам либо использует другую схему, допустимую для конкретной электроустановки.

Вспомогательные электроды и провода

При методе падения напряжения в грунте размещают токовый и потенциальный электроды. Расположение выбирают по методике так, чтобы зоны растекания не исказили результат. На площадке должны быть условия для установки электродов и прокладки измерительных проводов.

Клещевой измеритель

Клещевой метод удобен там, где существуют параллельные пути заземления, образующие замкнутую измерительную цепь. Для одиночного изолированного заземлителя такой прибор не всегда даёт возможность выполнить требуемую оценку. Нельзя выбирать клещи только ради замера без отсоединения проводников, не проверив схему.

Прибор для проверки металлосвязи

Непрерывность защитных проводников проверяют прибором, предназначенным для измерения малого сопротивления цепи. Этот результат характеризует соединение между элементами электроустановки, но не сопротивление заземляющего устройства относительно грунта.

Средство измерений должно подходить по назначению, диапазону и точности. Его метрологический статус подтверждают в порядке, применимом к сфере и методике конкретных работ; сведения о приборе и подтверждении его пригодности включают в материалы измерений.

Как проводят измерение сопротивления заземления

1. Изучают документацию. Специалист проверяет однолинейную схему, проектные решения и сведения о предыдущих работах.
2. Определяют объект контроля. Нужно установить тип заземляющего устройства, его границы и назначение.
3. Осматривают доступные элементы. До замера выявляют обрывы, коррозию и ненадёжные соединения.
4. Выбирают метод. Решение зависит от схемы сети, параллельных цепей и возможности разместить вспомогательные электроды.
5. Собирают измерительную схему. Специалист проверяет контакты и исключает известные источники искажения.
6. Выполняют замеры. При необходимости меняют положение электродов или повторяют измерение для проверки устойчивости результата.
7. Сопоставляют результат с нормой. Применяют требование для конкретного устройства, а не произвольное число.
8. Оформляют документы. Лаборатория или электротехнический персонал фиксирует метод, условия, результаты и выявленные дефекты.

На результат влияют влажность и состояние грунта, сезон, конфигурация электродов, качество контактов, параллельные пути растекания и корректность измерительной схемы. Отсоединение элементов допускается только с учётом схемы и мер электробезопасности, поскольку такое действие способно временно нарушить защитную цепь.

Что должно быть в протоколе проверки заземления

Корректный протокол проверки заземления позволяет однозначно связать результат с объектом и конкретным устройством. Для детальной сверки состава документа можно использовать материал про протокол испытаний заземления, нормы и замеры.

• Наименование и адрес объекта.
• Обозначение электроустановки, контура или точки измерения.
• Дата и основание для электроизмерений.
• Применённый метод и измерительная схема.
• Сведения о приборе и его пригодности к работе.
• Условия измерений, влияющие на интерпретацию.
• Фактические результаты по каждой проверенной точке.
• Нормативное или проектное требование для сравнения.
• Заключение и сведения о выявленных отклонениях.
• Подписи специалистов, выполнивших и проверивших работу.

А что означает запись «контур соответствует норме» без точки измерения и основания для нормы? Она не позволяет проверить, к какому устройству относится вывод и правильно ли выбран критерий. Один общий результат также не следует переносить на несколько территориально или электрически обособленных объектов.

Не каждый протокол электроизмерений автоматически отражается во ФГИС Росаккредитации. Система содержит сведения, передаваемые аккредитованными лицами в рамках установленной деятельности, включая испытания для целей оценки соответствия. Обычный эксплуатационный замер заземления следует оценивать по статусу исполнителя, задаче работ и оформленным документам, а не только по наличию записи в реестре.

Какие документы подготовить до проверки

• Однолинейную схему электроснабжения, если она разработана.
• Проектные решения по защитным мерам и заземлению.
• Исполнительную документацию на электроды и проводники.
• Предыдущие протоколы испытаний и акты осмотра.
• Паспорта электроустановок и связанного оборудования.
• Сведения о ремонте, реконструкции и повреждениях.
• График технического обслуживания.
• Документы, определяющие назначение установки и критерии оценки.

Если архив сохранился не полностью, исполнитель всё равно должен идентифицировать фактическую схему, точки контроля и назначение устройства. Отсутствующие документы нельзя заменять предположением о том, что для объекта подходит распространённая норма.

Частые ошибки при проверке заземления

1. Применять 4 Ом ко всем объектам. Норму выбирают после определения назначения заземлителя и схемы сети.
2. Заменять замер осмотром. Внешняя целостность не подтверждает сопротивление растеканию.
3. Путать сопротивление заземления с металлосвязью. Это отдельные измерения с разными критериями.
4. Игнорировать ремонт. Земляные работы, перенос оборудования и замена проводников способны изменить защитную цепь.
5. Не учитывать параллельные связи. Они влияют на выбор метода и интерпретацию показаний.
6. Принимать чужой протокол. Адрес, схема, точки и оборудование должны относиться к проверяемому объекту.
7. Смешивать заземление и изоляцию. Протокол сопротивления изоляции не содержит результата проверки растекания тока.

Проверки и ответственность при эксплуатации электроустановок

Соблюдение правил эксплуатации контролируют в рамках федерального государственного энергетического надзора, функции которого в этой сфере выполняет Ростехнадзор. Статья 9.11 Кодекса Российской Федерации об административных правонарушениях предусматривает ответственность за нарушение правил эксплуатации электрических сетей и энергопотребляющих установок.

Для организации имеет значение доказуемость контроля: утверждённые графики, записи об осмотрах, протоколы электроизмерений, сведения о ремонтах и подтверждение устранения дефектов. Сам протокол не исправляет повреждённый проводник и не заменяет техническое обслуживание.

Практический вывод: как организовать контроль заземления

1. Составьте перечень. Идентифицируйте заземляющие устройства и связанные с ними электроустановки.
2. Разделите процедуры. Не объединяйте осмотр, металлосвязь, сопротивление растеканию и молниезащиту в один неопределённый «замер».
3. Установите критерии. Сверьте проект, схему сети, эксплуатационные документы и применимые нормы.
4. Сформируйте график. Учтите режим объекта, состояние грунта, ремонты и прежние результаты.
5. Организуйте хранение. Держите протоколы вместе со схемами, актами и сведениями об устранении замечаний.
6. Устраняйте причины. После неудовлетворительного результата восстановите устройство и проведите контрольный замер.
7. Пересматривайте программу. Изменение электроснабжения или оборудования требует повторной оценки состава проверок.

Молниезащиту включают в программу отдельной строкой с учётом проекта системы. Требования к её документированию подробнее раскрыты в материале про протокол испытания молниезащиты.

Реестр Гарант рекомендует перед организацией измерений подготовить схему электроснабжения, прежние протоколы и сведения о ремонтах. Такой комплект помогает точно определить объект контроля и избежать неверного применения нормативов.
