Замер сопротивления цепи: проверка «внутренностей» оборудования
Братишка, если замер изоляции — это проверка «оболочки» провода, то Замер сопротивления электроцепи — это проверка самого «тела» проводника. Мы проверяем обмотки трансформаторов, электродвигателей, контакты мощных рубильников и даже греющие кабели теплого пола. Протокол замера сопротивления позволяет найти проблему там, где глаз бессилен: подгоревший контакт внутри автомата, межвитковое замыкание в моторе или скрытый разрыв жилы. В 2026 году эти замеры стали обязательными для профилактики отказов дорогостоящего оборудования. Давай разберемся, как правильно мерить и что записывать в протокол.
Зачем нужен замер сопротивления постоянному току?
Важно: Сопротивление цепи напрямую зависит от температуры. В 2026 году по нормам ПТЭЭП все замеры должны приводиться к базовой температуре (+20°C) для корректного сравнения с паспортными данными.
Замер решает три критические задачи:
- Диагностика оборудования: Выявление витковых замыканий (когда сопротивление одной обмотки ниже других) в двигателях и трансформаторах.
- Проверка контактов: Измерение сопротивления «перехода» в мощных болтовых соединениях и контактах выключателей (микроомметрия).
- Целостность нагревателей: Проверка греющих кабелей и ТЭНов перед заливкой в бетон или монтажом на кровлю.
Объекты измерения и нормы
| Объект замера | Что ищем? | Допустимое отклонение |
|---|---|---|
| Обмотки электродвигателей | Разница между фазами (асимметрия). | Не более 2% - 5%. |
| Обмотки трансформаторов | Соответствие паспортным данным завода. | Не более 2% от заводских. |
| Нагревательные кабели | Соответствие проектной мощности. | ± 5% - 10%. |
| Контакты выключателей | Сопротивление переходного контакта (мкОм). | Согласно паспорту завода. |
🛠️ Совет наладчику: Для измерения сопротивлений меньше 1 Ома используйте только четырехзажимный метод (метод Кельвина). Обычный мультиметр даст огромную погрешность из-за сопротивления собственных щупов.
Методика проведения замера
Для точных замеров используются микроомметры или мосты постоянного тока:
- Обесточивание: Полное отключение оборудования от сети.
- Охлаждение: Оборудование должно остыть до температуры окружающей среды (иначе расчет будет неверным).
- Подключение: Использование специальных зажимов для исключения влияния контактного сопротивления щупов.
- Снятие показаний: Фиксация значения в Омах, миллиомах или микроомах.
- Пересчет: Приведение результата к температуре +20°C по формулам.

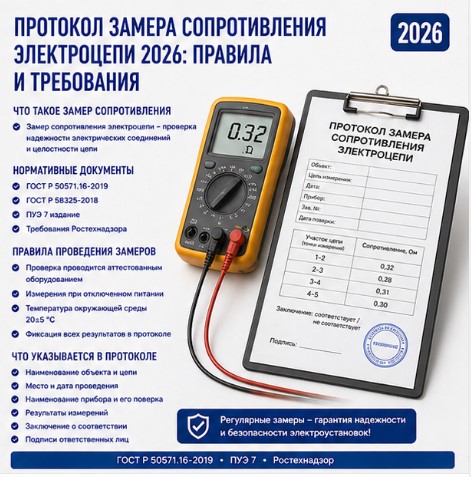

Что должно быть в протоколе сопротивления цепи?
В официальном документе электролаборатории фиксируются:
- Марка и серийный номер оборудования (двигателя, трансформатора).
- Температура, при которой проводился замер.
- Значения по каждой фазе (A, B, C) или участку цепи.
- Заводские (паспортные) значения для сравнения.
- Процентное отклонение фактических данных от паспортных.
- Вывод о техническом состоянии устройства.
Стоимость и сроки (Апрель 2026)
| Услуга / Тип работ | Срок | Цена (руб.) |
|---|---|---|
| Замер обмоток 1-го электродвигателя | 1 час | От 3 000 ₽ |
| Замер обмоток силового трансформатора | 1 день | От 15 000 ₽ |
| Проверка греющего кабеля (за 1 секцию) | - | От 2 000 ₽ |
| Микроомметрия контактов выключателей (за ед.) | 1 час | От 5 000 ₽ |
Ответы на частые вопросы (FAQ)
Зачем мерить сопротивление греющего кабеля в полу?
Чтобы убедиться, что его не повредили при укладке плитки. Если сопротивление в норме — кабель цел. Если «бесконечность» — есть обрыв.
Как влияет плохой контакт на сопротивление?
Плохой контакт — это лишние Омы. По закону Джоуля-Ленца в этом месте будет выделяться тепло. Контакт будет греться, плавить изоляцию и в итоге приведет к пожару.
Нужно ли мерить сопротивление катушек контакторов?
Да, если контактор «гудит» или плохо срабатывает. Замер сопротивления катушки покажет, нет ли в ней межвиткового замыкания.
Практические кейсы по электродиагностике 2026
Кейс 1: На насосной станции электродвигатель начал сильно греться и вибрировать. Замер сопротивления обмоток выявил разницу между фазами в 15%. Это подтвердило межвитковое замыкание. Двигатель отправили в перемотку до того, как он полностью сгорел и парализовал станцию.
Кейс 2: В системе антиобледенения кровли не грелась одна секция. Замер сопротивления цепи показал «обрыв». Мы нашли место повреждения кабеля с помощью тепловизора и восстановили цепь, сэкономив заказчику на замене всей секции.
Почему сопротивление растет при нагреве?
Это свойство металлов. При нагреве атомы меди начинают вибрировать сильнее, мешая движению электронов. Поэтому замер на «горячем» двигателе всегда покажет большее сопротивление, чем на холодном.
Что такое «микроомметр»?
Это сверхточный прибор для измерения сотых и тысячных долей Ома. Он нужен для проверки качества сварки и контактов высоковольтных выключателей.
